TriBall のモード

TriBall のモード

TriBall のモードについて説明します。
TriBall には、以下の3つのモードがあります。
  1. シェイプとアンカーを移動
  2. シェイプのみ移動
  3. TriBall のみ移動

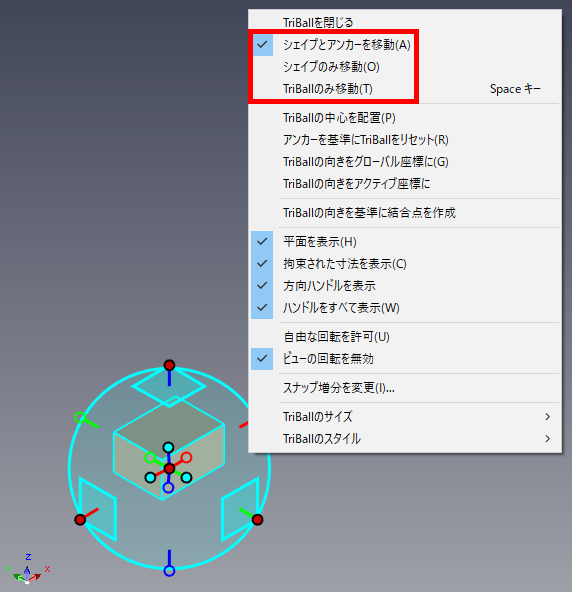

TriBall を起動後、右クリックメニューから切り替えることができます。


シェイプとアンカーを移動

TriBall を起動時に設定されているモードです。
このモードの状態で、TriBall 操作で移動などを行うと、IntelliShape/パーツ/アセンブリ とアンカー を同時移動します。
TriBall の色:水色

シェイプのみ移動

結合点を使用して パーツ/アセンブリ を配置した場合、後で配置した パーツ/アセンブリ のTriBall は [シェイプのみ移動] となります。
アンカーの位置を固定した状態で、IntelliShapeパーツ/アセンブリ を移動することができます。
TriBall を起動後右クリックし、[シェイプのみ移動] を有効にすることで、モードを選択できます。
TriBall の色:緑

TriBall のみ移動

TriBall の基点を変更する際に使用します。
TriBall を起動後右クリックし、[TriBall のみ移動] を有効にすることで、モードを選択できます。
または、半角入力の状態で、[スペースキー] を入力することで、モードの切り替えを行うことができます。
TriBall の色:白
