寸法作成時に仮想交点を使用する方法を説明します。

操作手順は以下の通りです。

〔1〕[注釈]タブ → [寸法]グループ → [寸法] をクリックします。

〔2〕点を指定する前に、[スペースキー] を押します。

または、[Shift キー] を押しながら、右クリックを押します。

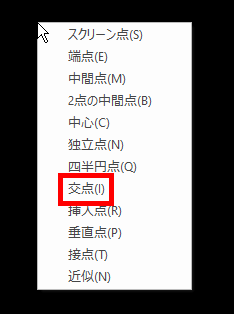

〔3〕下図のメニューが表示されます。

[交点] をクリックします。

〔4〕2つの線分を 選択します。

2つ目の線分を選択する際に、下図の赤枠のように 「×」 で交点が表示されます。

〔5〕選択する前に同様の手順で、メニューを表示させ、「交点」 を選択し、線分を選択すると仮想交点で寸法を作成することができます。
