参照として2D図面をインポートする
[参照として2D 図面をインポート] というコマンドの使用方法をご案内します。
用途
インポートした参照図から 3D 形状を作成する際、既存の 3D 形状に 2D を合わせることで、検図に活用することができます。
[ツール]タブ → [操作]グループ → [参照として2D 図面をインポート]コマンドで DWG/DXF データを 3D シーンへインポートします。
インポート時に不要なレイヤーを除外する、もしくはインポート後でもシーンブラウザより対象レイヤーを非表示にすることができます。

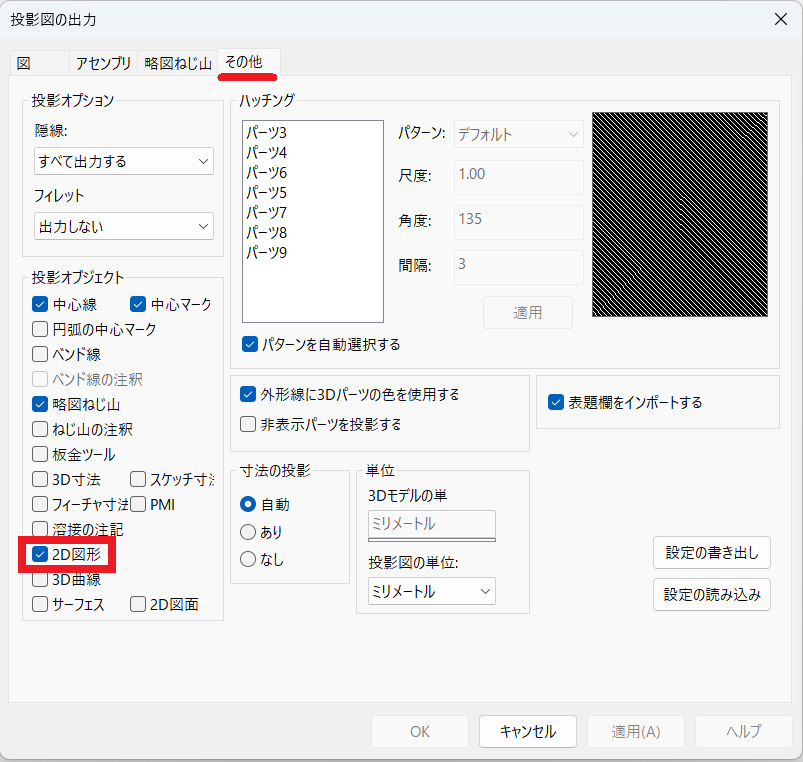

※インポートした参照図は CAXA Draft へ投影も可能です。CAXA の [投影図の出力] ダイアログ → [投影オブジェクト] の [2D 図面] にチェックを入れてください。
