ピン(光の設定)を調整/追加する

ピン(光の設定)を調整/追加する

背景環境に [Studio] を適用すると、照明が配置されている場合があります。
ここでは照明の設定について説明します。
サンプル：Studio - Basic - [Materials 4K]


適用したスタジオ背景にあるピン(照明)を調整することでモデルの光の当たり方(見え方) を調整することができます。

ピンを調整する

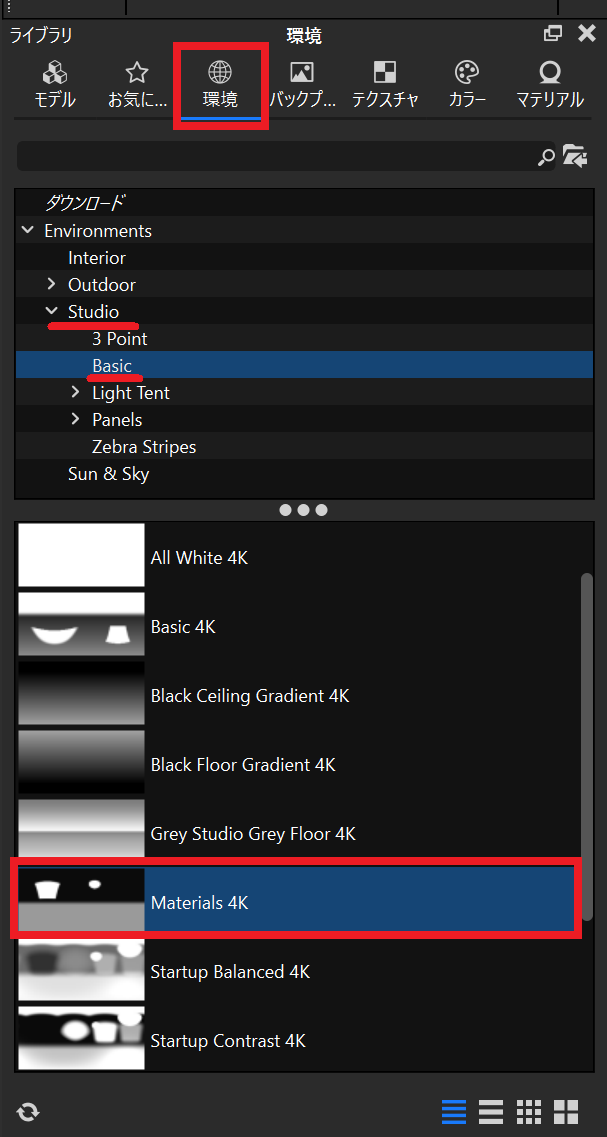

[1] ライブラリの [環境] からドロップ & ドロップで画面中央の背景に適用します。

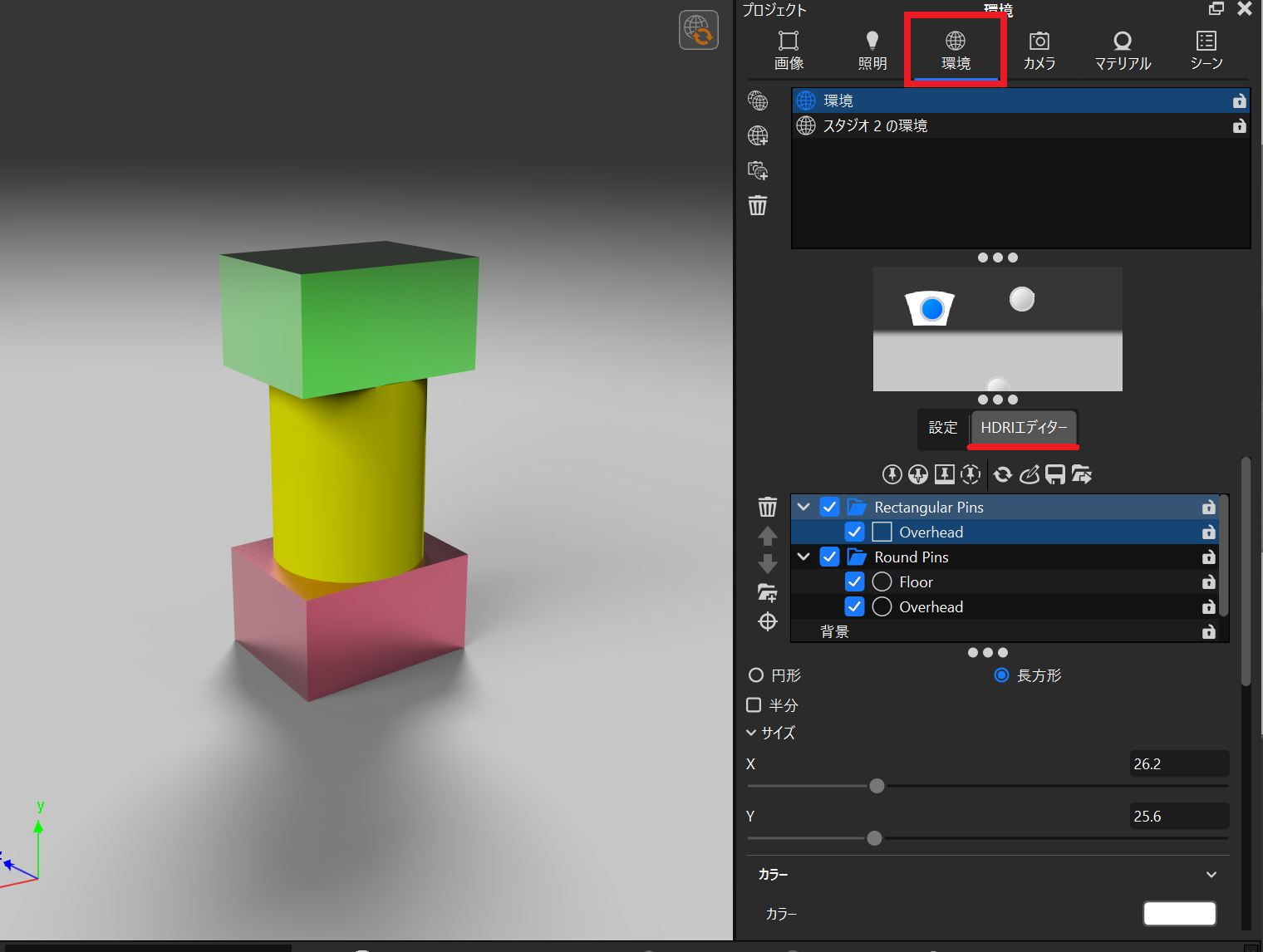

[2] プロジェクト ウィンドウの [環境] に移動し、[HDRIエディター] をクリックします。

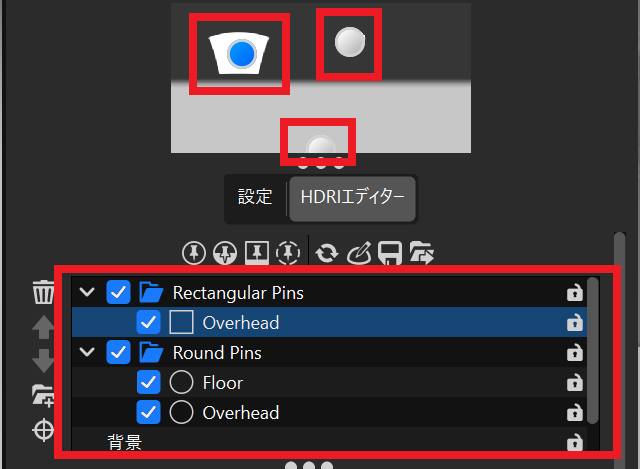

[3] 照明のような [ピン] は、画像の赤枠の要素で、配置位置や色、形状、ボカシなどを調整できます。
調整により、モデルへの光の当たり方が変わり、見栄えを調整できます。

[4] 画像もしくはリストから調整するピンを選択します。
Notes

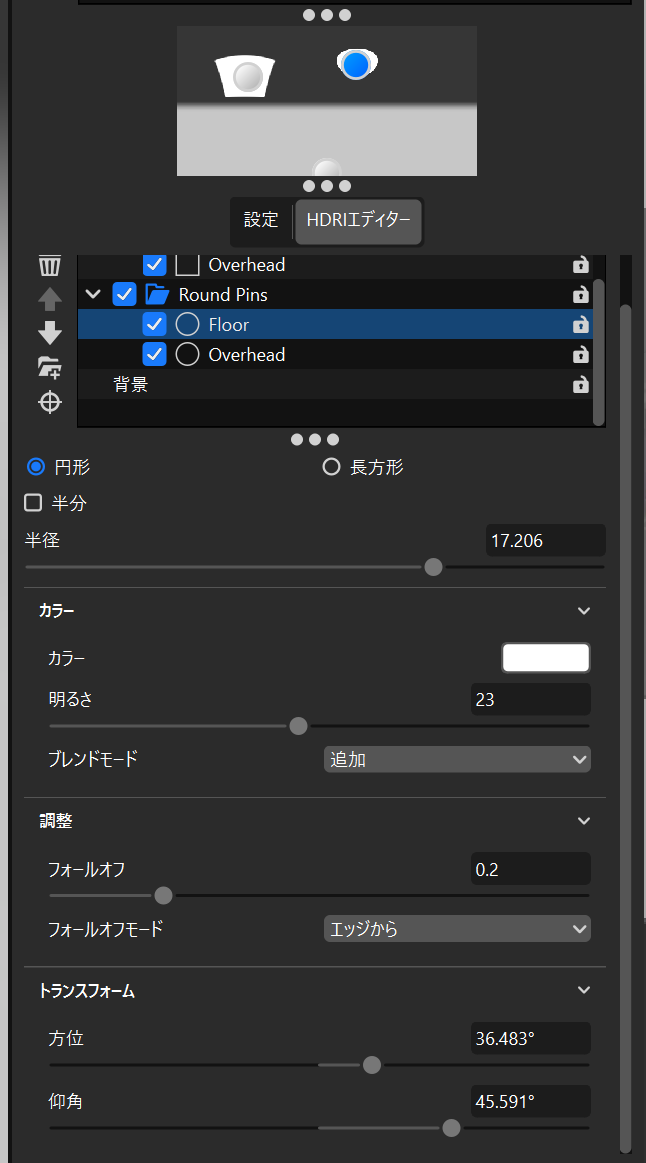

以下の設定は、画像を見ながら好みの合うよう調整してください。
  1. 円形 / 長方形：光の広がる形状を選択します。　※ [半分] にチェックを入れると、上半分の広がりになります。
  2. 半径：広がりの大きさを調整します。
  3. カラー：ピンの色を変更します。　白以外の照明色を設定できます。　※パーツの色ではありません。
  4. ブレンドモード：追加/ブレンド/アルファ/スクリーン から選択します。
    追加：ピンの光を元の背景環境に加算します。光の効果は強く出やすい
    ブレンド：ピンと元の環境の光を掛け合わせます。落ち着いた感じがでる
    アルファ：[追加] と [ブレンド] を組み合わせた感じの効果になります。
    ハイライト：明るくなる方向に合成されます。
  5. フォールオフ：ピンの明るさを中心からどのように減らすかを設定できます。　
  6. フォールオフモード：ピンの計算方法や方向を選択します。
  7. トランスフォーム：ピンの縦・横の位置を調整します。

ピンを追加する

光が不足しているときに、ピンは追加することができます。

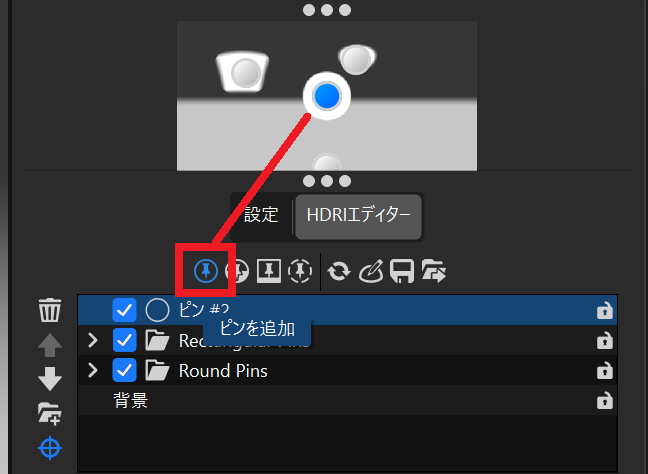

[ピンを追加]ボタンをクリックします。

　
設定は [ピンを調整する]手順をご参考ください。
