カスタムストラクチャフレームを作成する
カスタムストラクチャフレームを作成する方法を説明します。
手順

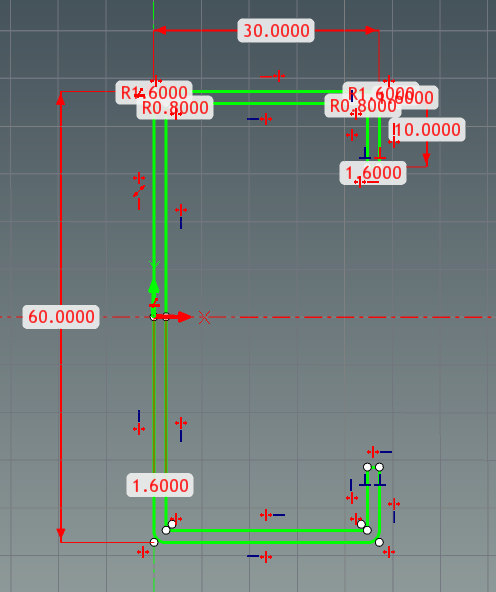

〔1〕 [スケッチ]タブ → [2Dシェイプ] で追加したいフレームの断面図形を作成します。
カスタムストラクチャフレームに追加する断面図形は、[完全拘束（緑色の状態）] にする必要があります。

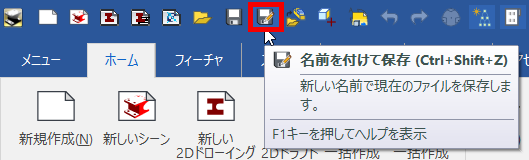

〔2〕 断面図形のみのファイルを保存します。

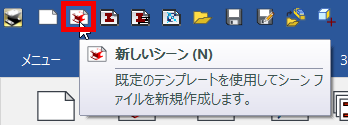

〔3〕 新規シーンを開きます。

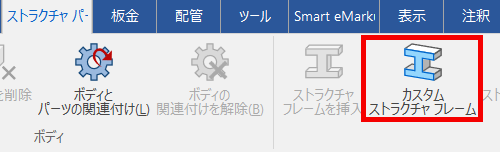

〔4〕 [ストラクチャパーツ]タブ → [カスタムストラクチャフレーム] を選択します。

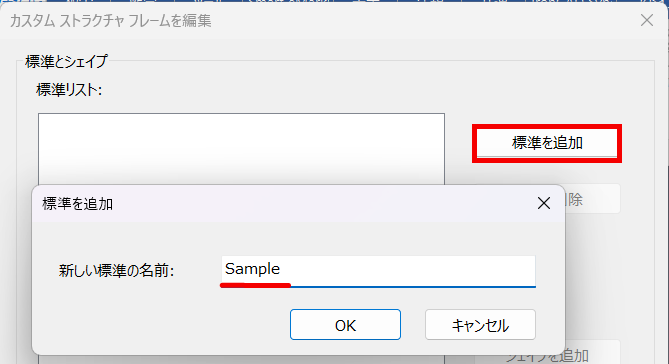

〔5〕 [標準を追加] をクリックし、任意の名称を設定します。

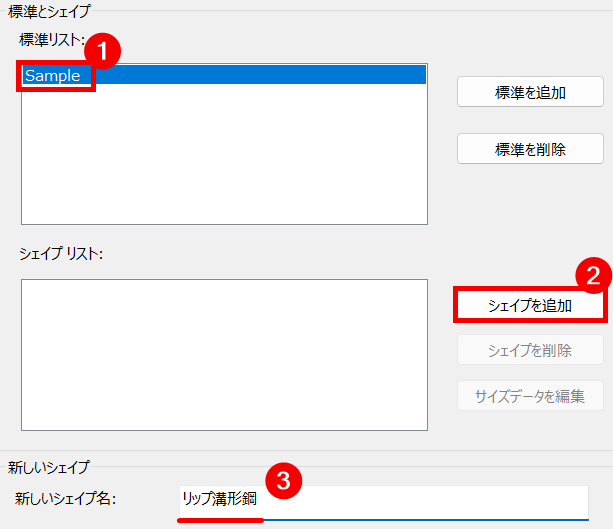

〔6〕 追加した標準をクリックし、[シェイプを追加] をクリックします。
[新しいシェイプ名] に、任意の名称を入力します。

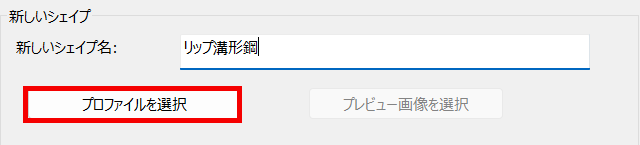

〔7〕 [プロファイルを選択] をクリックし、保存した断面図形のファイルを選択します。

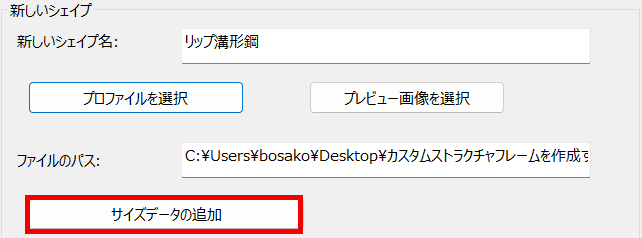

〔8〕 [サイズデータの追加] をクリックします。

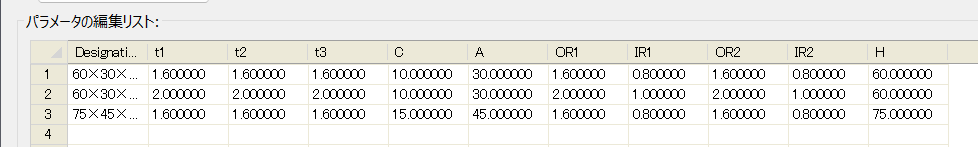

任意の名称と寸法拘束の値を入力し、[OK] で終了します。

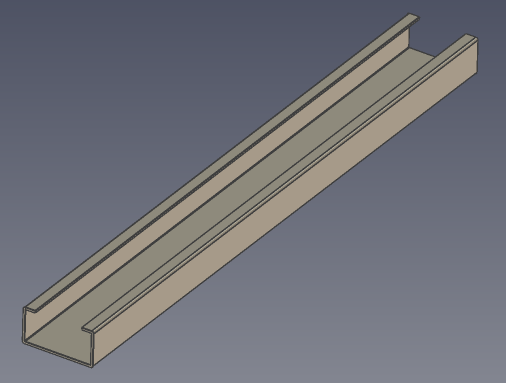

追加したカスタムストラクチャフレームは、[ストラクチャパーツ]タブ → [ストラクチャフレームを挿入] から使用可能です。
詳しくは、下記動画をご参照ください。
ST-007
