ストラクチャパーツで同心レデューサを作成する

ストラクチャパーツを使用してレデューサを作成する方法を説明します。

ストラクチャパーツで作成することで、サイズ変更が簡単なレデューサを作成することができます。

手順

〔1〕 カタログから [ブロック] を右クリックでドロップし、[ストラクチャパーツとしてドロップ] を選択します。

〔2〕 パーツを右クリックし、[アクティブに設定] を選択します。

〔3〕 シーンブラウザで [Block] を選択し、削除します。

※本記事での作成方法の場合は不要な為

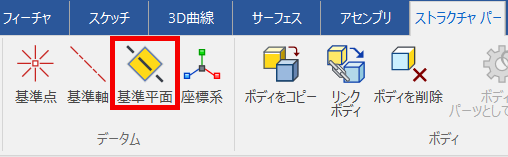

〔4〕 [ストラクチャパーツ]タブ → [基準平面] を選択します。

[面からオフセット] で [X-Y平面] からオフセットした平面を追加します。

　

〔5〕 [スケッチ]タブ → [2Dシェイプ] で、元のX-Y平面、追加したX-Y平面に断面図形を作成します。

断面図形の線が全て緑色の状態（完全拘束された状態）になるように拘束を設定します。

〔6〕 [フィーチャ]タブ → [ロフト] を選択します。

作成した断面図形を使用し、形状を作成します。

　

〔7〕 追加したX-Y平面を右クリックし、[編集オプション] を選択します。

[高さ] に任意の文字を入力すると、パラメーターが作成されます。

　

[編集オプション] に文字を入力する際は [＝（イコール）] を入力しないでください。

[＝（イコール）] を入力すると、パラメーターが作成されません。

〔8〕 パーツを選択し、右クリックから [パラメーター] を選択します。

〔9〕 パラメーターを追加します。

追加したパラメーターをそれぞれのパラメーターの [式] に割り当てます。

パラメーターの [式] に割り当てる際は、[選択中のオブジェクトに含まれるすべてのパラメーターを表示する] のチェックを入れた状態で設定してください。

〔10〕 パラメーターの [値] を任意の値に変更すると、それに伴った各サイズが変わります。

　

詳しくは下記動画をご参照ください。

ST-006
