CADENAS で取り込んだデータの名称がユーザー名に反映されない

公開：2024年7月16日

状況：回避策あり

対象製品とバージョン

IRONCAD 2023

CADENAS for IronCAD

不具合の内容

CADENAS for IronCAD からシーンへ取り込んだ購入部品名称が、ユーザー名に反映されない。

3D の [オプション] → [パーツ] のモデリングカーネルの設定により動作が異なる。

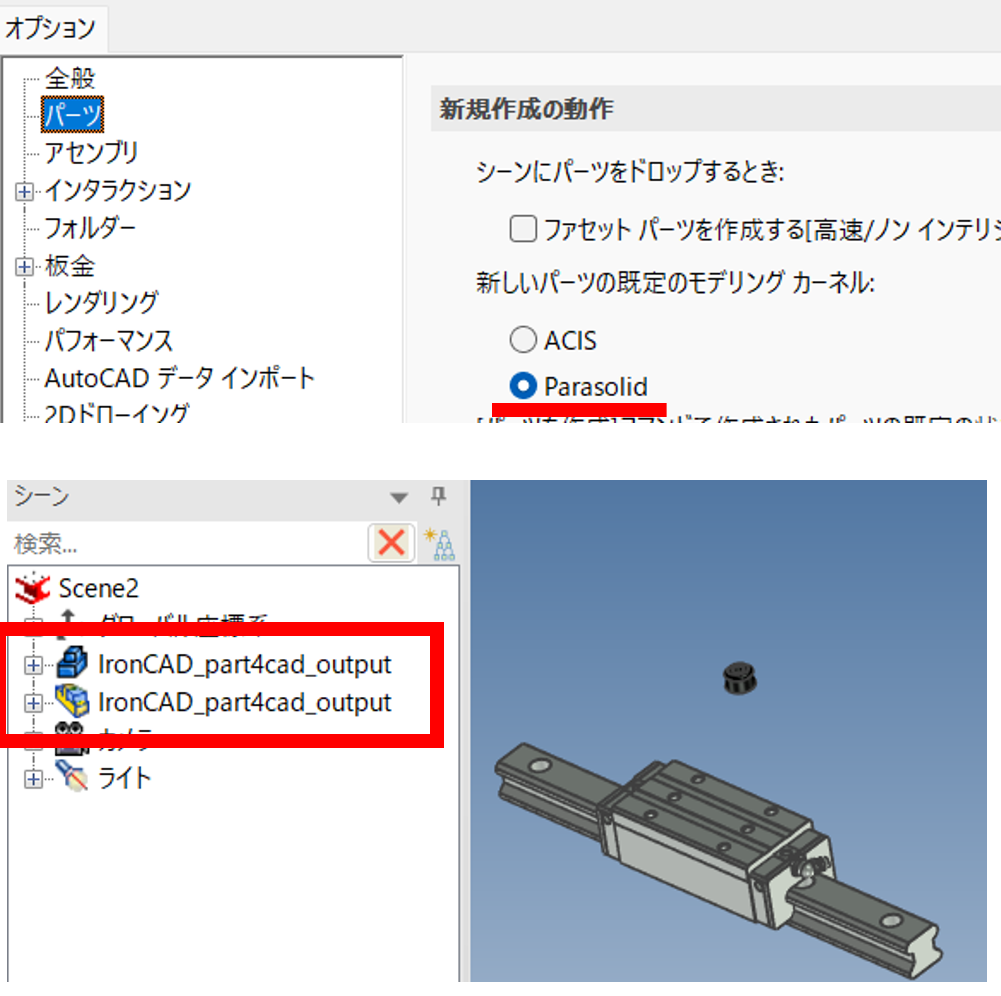

モデリングカーネルがParasolidの場合

パーツ/アセンブリのユーザー名が「IronCAD_part4cad_output」になる。

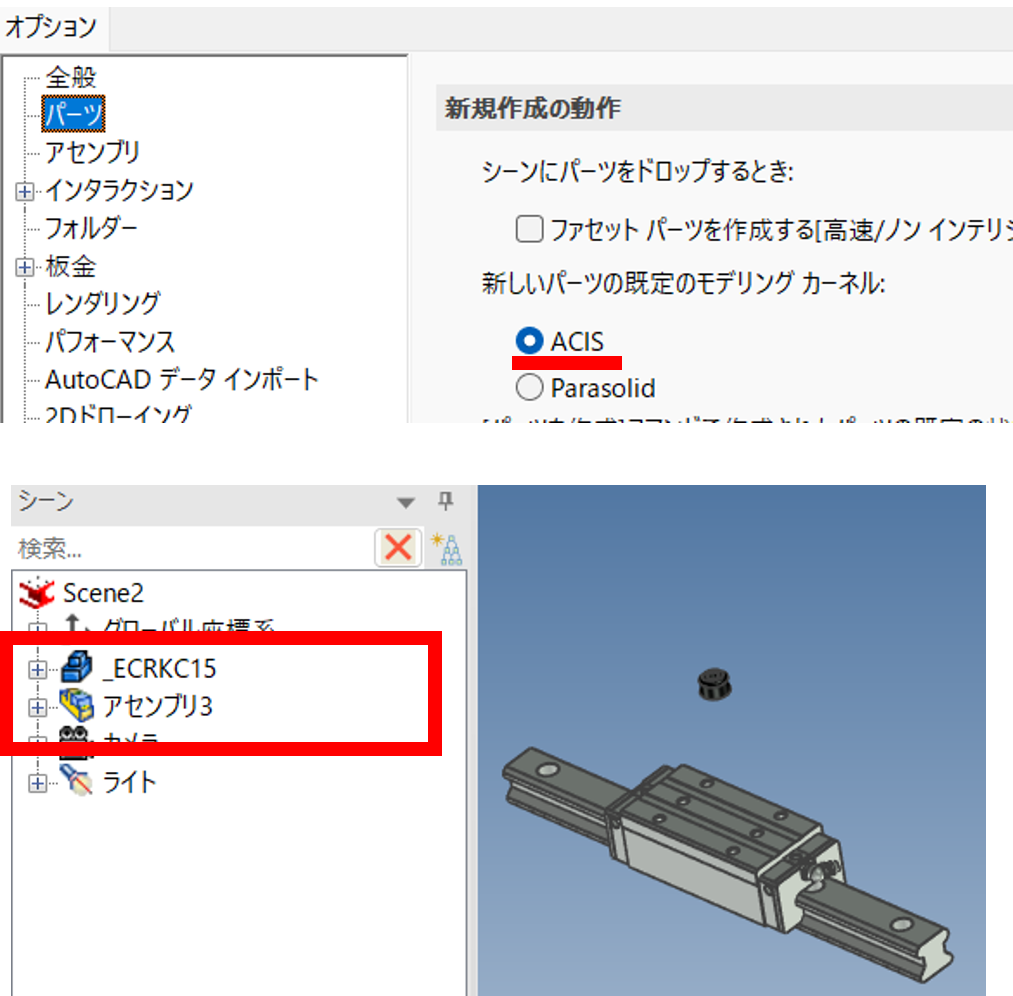

モデリングカーネルがACISの場合

パーツ：正常に型式名が表示される。

アセンブリ：「アセンブリ(番号)」になる。

対処法

3D の [オプション] → [パーツ] → [新しいパーツの既定のモデリング カーネル] を [ACIS] にします。

これで、単品パーツについては名前が反映されます。

必要に応じて、IRONCAD へ読み込み後に個別にモデリングカーネルを [Parasolid] へ変更してください。

アセンブリについては名前を反映できません。手動で名前を変更してください。

※IRONCAD 2024 では修正予定
