シーンブラウザ で並び替えを行うと、パーツ名が勝手に変わる

公開：2024年12月20日

状況：改善リクエスト中

対象製品とバージョン

IRONCAD 2024

不具合の内容

パーツを複数選択し、初めに選択したパーツのテキスト部分をドラッグしながら並び替えを行うと、パーツ名の編集状態となり、パーツ名が勝手に変更される。

不具合発生条件

シーンブラウザ ツリーでの名前の表示に「パーツ名」と「パーツ番号」など、複数の項目を設定している

参考：名前の表示設定方法

[オプション] → [パーツ] の [シーンブラウザ ツリーに表示する項目を選択します:] で設定

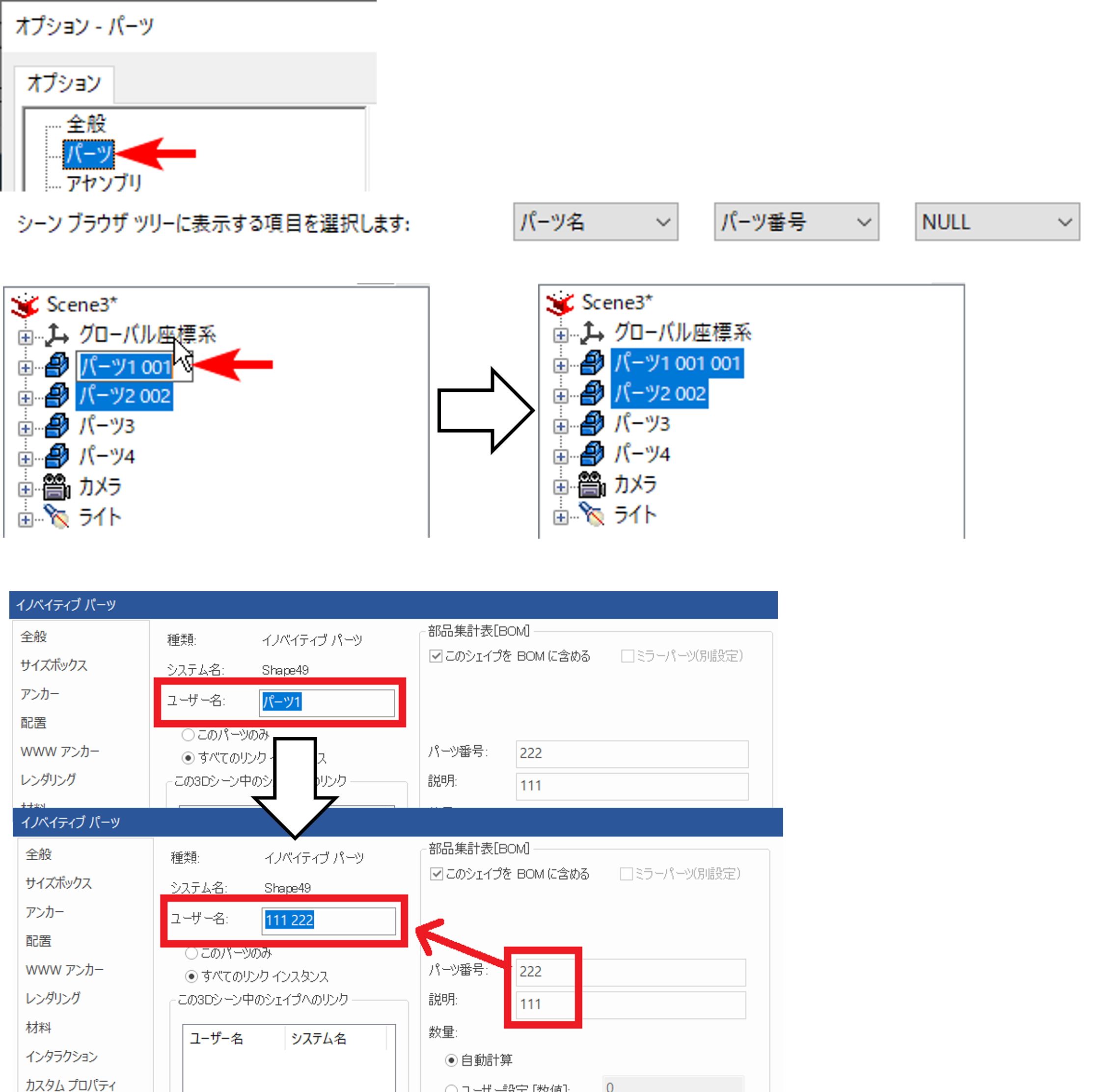

オプション設定で「パーツ名」を表示している場合

シーンブラウザツリーに表示しているパーツ名以外のプロパティが、パーツ名（ユーザー名）に追加される。

オプション設定で「パーツ名」を表示していない場合

パーツ名（ユーザー名）が、シーンブラウザツリーに表示している別プロパティに変わる（上書きされる）。

対処法

複数選択後、パーツ名などのテキスト部分ではなく、アイコンにカーソルを合わせてドラッグして、並び替える。

複数選択時に、初めに選択したパーツ以外にカーソルを合わせてドラッグして並び替える。
