干渉チェックで表示されるダイアログを閉じるとエラーメッセージが表示される
公開：2026年04月15日
状況：回避策あり、改善リクエスト中
対象製品とバージョン
IRONCAD 2025
不具合の内容

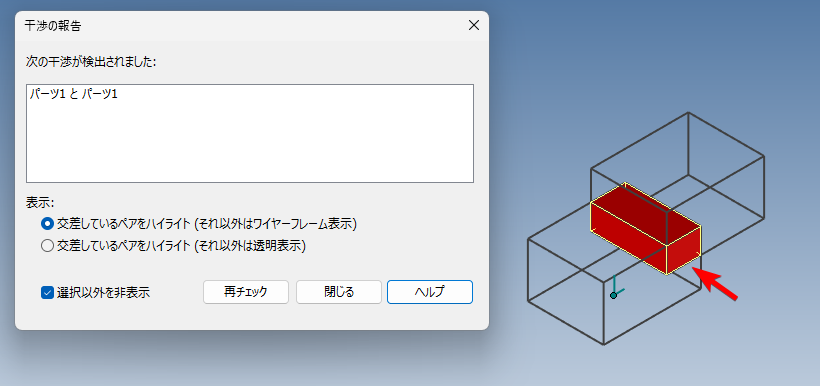

[ツール]タブ → [検証]グループ → [干渉チェック] で [干渉チェックを実行] 後、シーン上で赤い干渉部分を選択した状態で、表示される [干渉の報告]ダイアログ を閉じると、「内部アプリケーション エラーが発生しました。」 のメッセージが表示される。

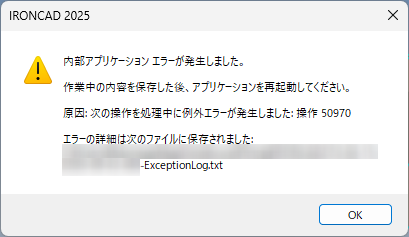

＜表示されるメッセージ＞

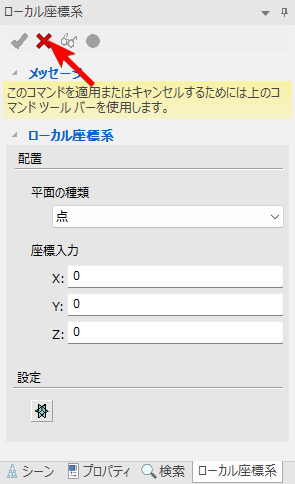

上図のメッセージで [OK] をクリックすると、[ローカル座標系]コマンド が実行状態となります。
赤いバツ印をクリックして、コマンドを終了してください。
対処法
ダイアログを閉じる前に 3Dシーン の何もない部分をクリックして、選択を解除した状態でダイアログを閉じてください。
干渉している赤い部分のエッジが黄色ハイライトされていなければ選択されていない状態です。
