断面図形を TriBall を使用してコピーすると SmartDimension の表示が残る

断面図形を TriBall を使用してコピーすると SmartDimension の表示が残る

公開：2026年07月01日
状況：対処法あり、改善リクエスト中

対象製品とバージョン

IRONCAD 2026

不具合の内容

断面図形を TriBall を使用してコピーすると SmartDimension の表示が残って消えない。

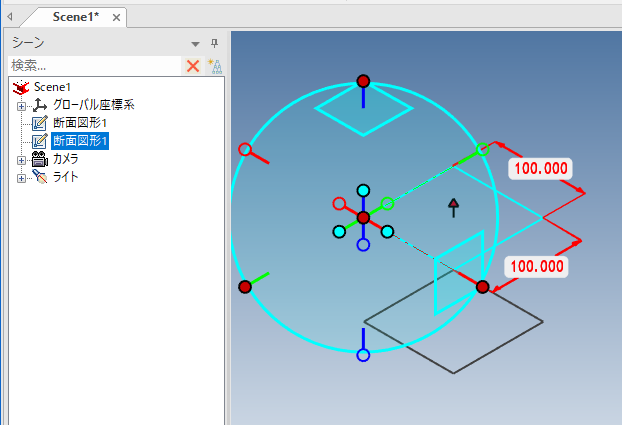

下図のように SmartDimension を使用している断面図形を TriBall を使用してコピーします。

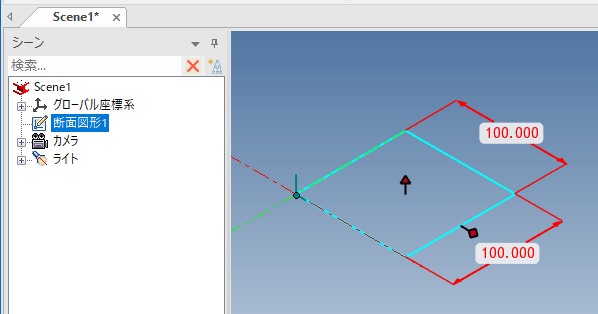

コピー直後は、正常に表示されているように見えます。

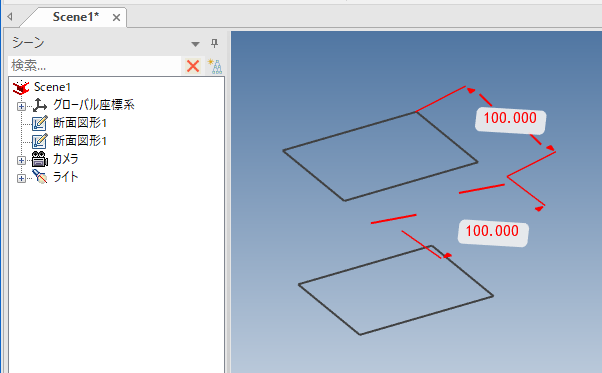

視点を変えると下図のように SmartDimension が浮いた状態で表示されています。

対処法

[ツール]タブ → [操作]グループ → [表示を再作成] をクリックします。
