パーツ/アセンブリを延長する

パーツ/アセンブリを一括で延長する方法について説明します。

　

手順

〔1〕延長するパーツ/アセンブリを選択します。

〔2〕[フィーチャ]タブ →  [パーツ/アセンブリを延長] を選択します。

以下の様なパーツ/アセンブリに対しては、[パーツ/アセンブリを延長] は使用できません。

・ ストラクチャーパーツ

・ Brepパーツ

・ トリムされたパーツ

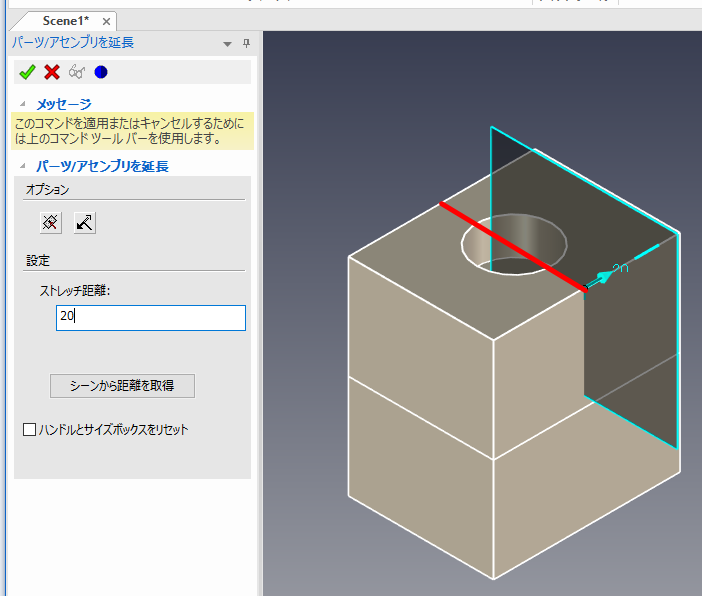

〔3〕延長を定義するための位置を選択します。延長の基準となる位置を選択してください。

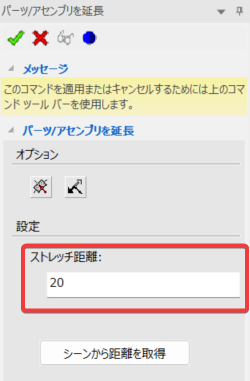

〔4〕[ストレッチ距離] に延長する距離を入力します。

[ストレッチ距離] は [シーンから距離を取得] から入力することも可能です。

[シーンから距離を取得] をクリックし、シーン上の2つの面/エッジ/頂点を選択すると、2つの距離を測定し [ストレッチ距離] に入力されます。

​ 入力される距離は、延長方向に対する距離です。

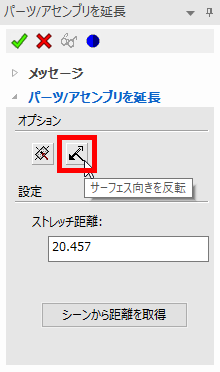

〔5〕延長方向（矢印方向）の切替は、[サーフェス向きを反転]アイコン で行います。

〔6〕緑のチェックマークをクリックし、終了します。

IntelliShape の場合、IntelliShapeレベル（黄色でハイライトされた状態） で複数選択し、どれか1つのハンドルをドラッグすると、選択したIntelliShape をすべて延長することができます。

下図のように、延長を定義するための位置が円にかかる位置とした場合、円の直径も変化しますのでご注意ください。

　

詳しくは、下記動画をご参照ください。

IC-039
