3Dfindit を使用する
IRONCAD 2025 から CADENAS グループが提供しているサービス 「3Dfindit」と連携されるようになりました。
IRONCAD 2024 以前のバージョンでは、「CADENAS」 でした。
3Dfindit で検索を行い、検索した製品を IRONCAD にインポートできます。
3Dfindit の詳細は、下記リンクをご参照ください。
利用規約は 3Dfindit をご参照ください。
ダウンロード数の制限、上記の規約により、1 アカウントで 1 日につき 50 件までの制限がございます。
1. CADENAS（3Dfindit）を有効にします。

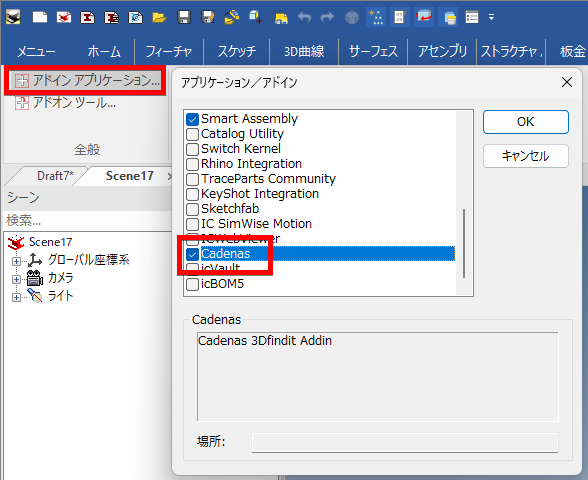

〔1〕[アドイン]タブ → [全般]グループ → [Cadenas] にチェックを入れ、[OK] をクリックします。

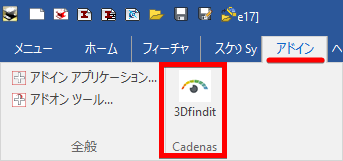

〔2〕[アドイン]タブ に 「3Dfindit」 が表示されます。
2. 3Dfindit を起動する
〔1〕[アドイン]タブ → [Cadenas]グループ → [3Dfindit] をクリックします。

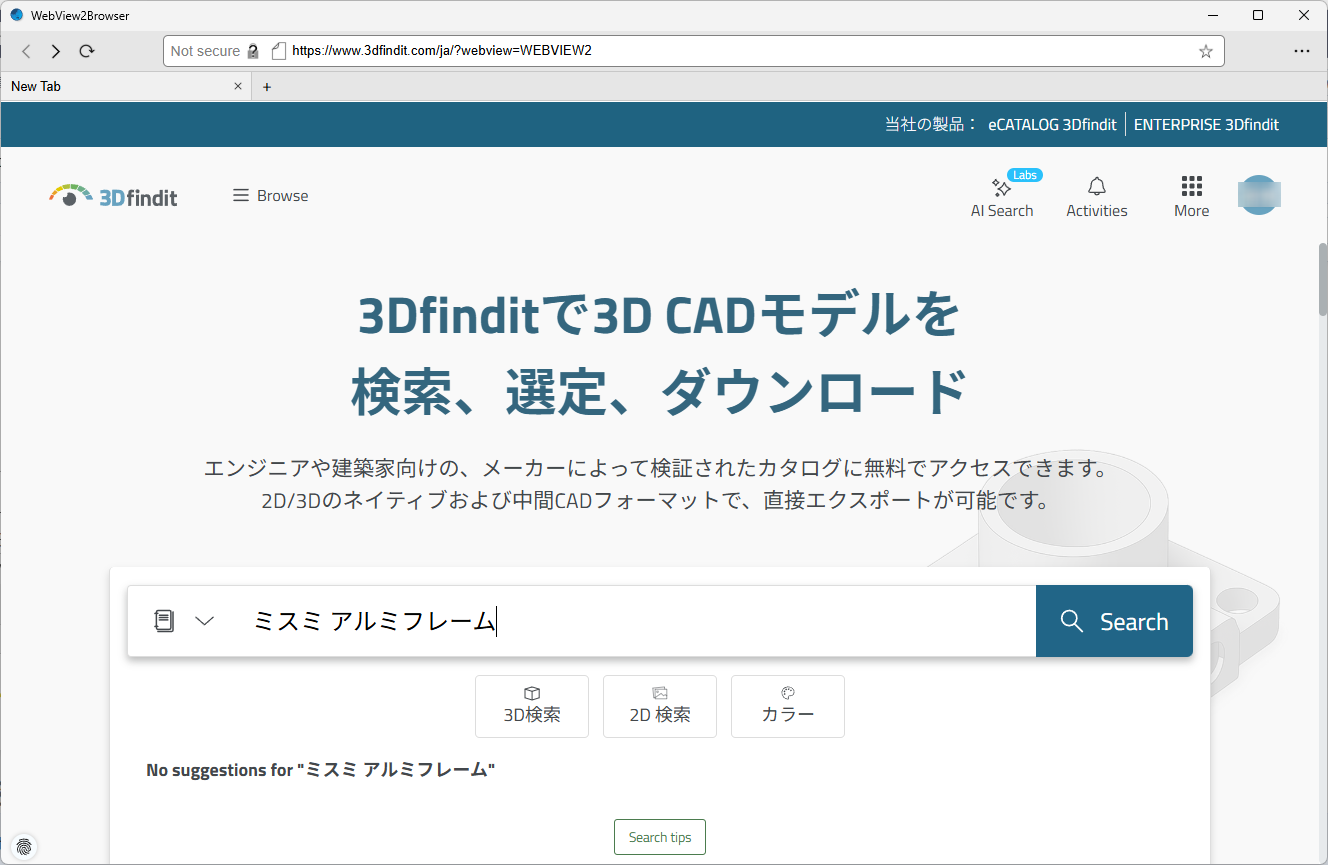

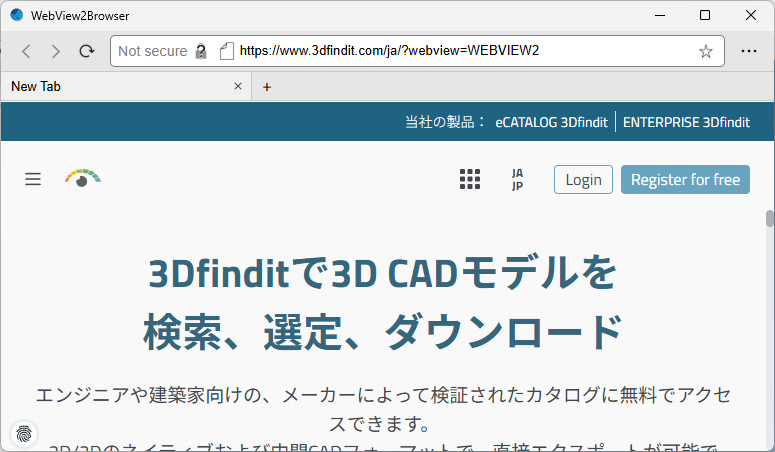

〔2〕[WebView2Browser]画面 が表示されます。
接続に時間がかかる場合、白い画面の状態となります。
3. アカウント作成（ログイン）

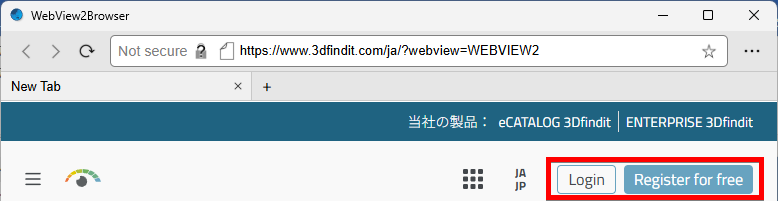

〔1〕[Login] または [Register for free] をクリックします。

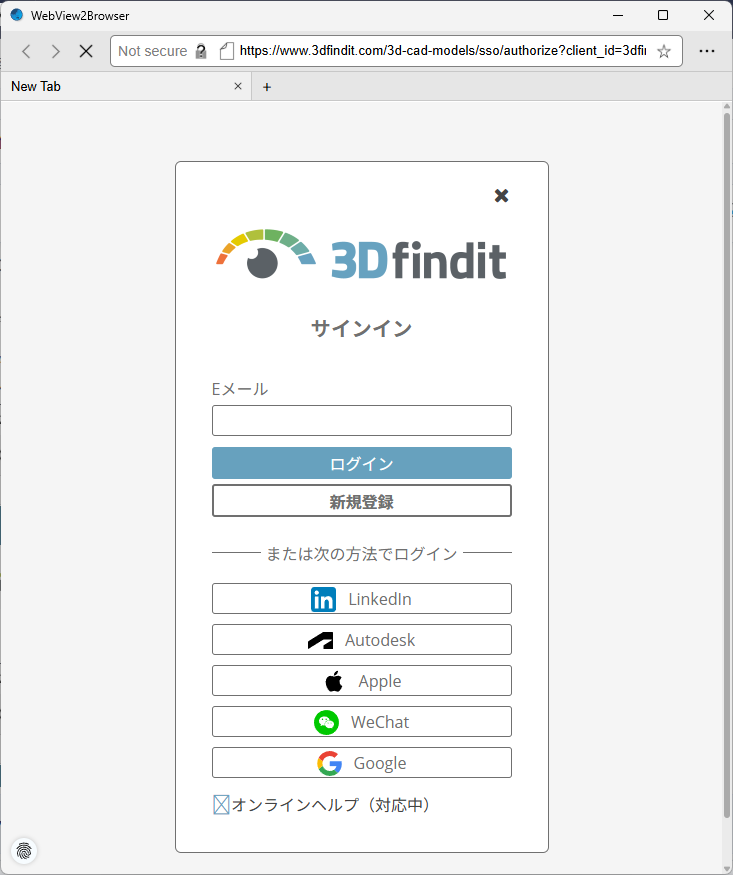

〔2〕 サインイン の画面に移行します。
Eメールアドレスに 使用するメールアドレスを入力し、[ログイン] または、[新規登録] をクリックします。

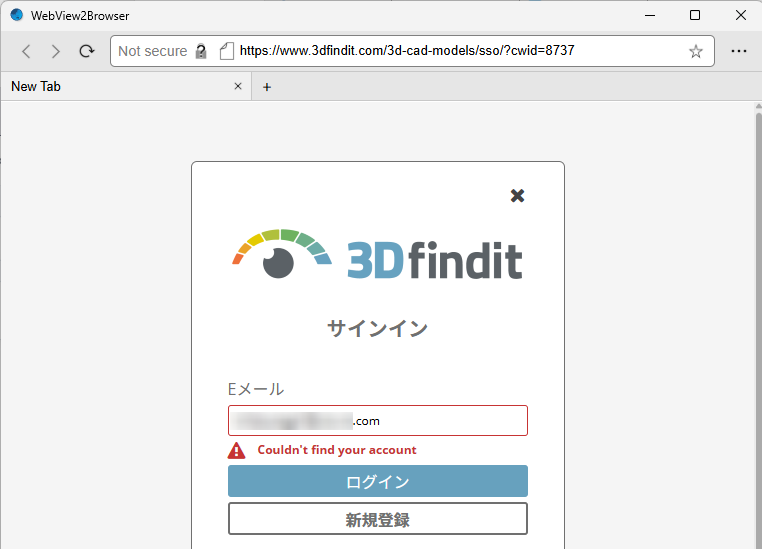

登録されていない状態で、[ログイン] をクリックすると下図のメッセージが表示されます。
[新規登録] をクリックして登録を実施ください。
登録済みの場合は、下図のように表示されます。

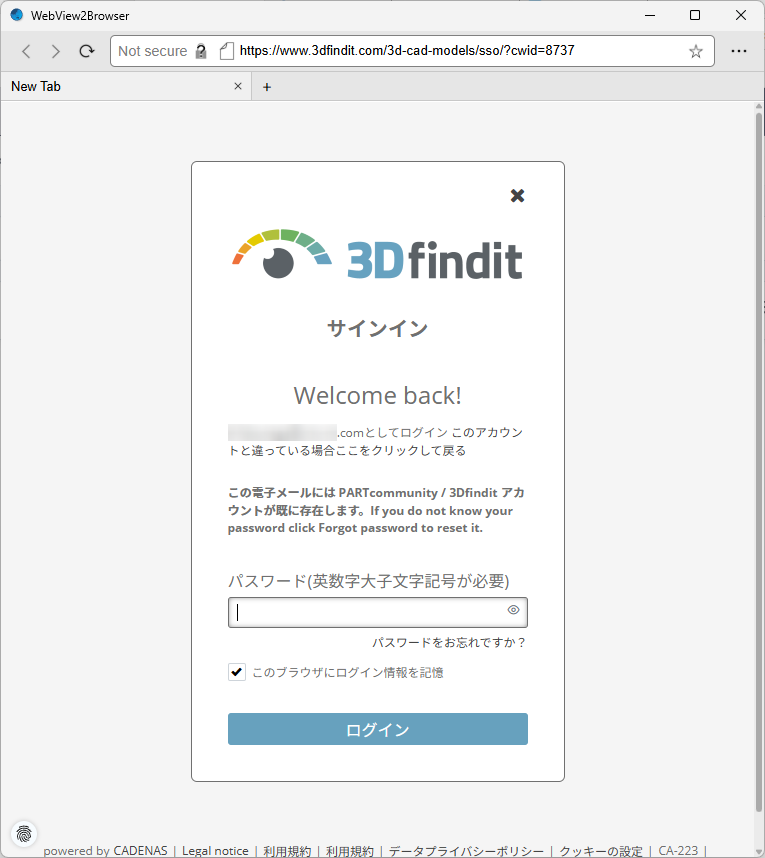

パスワードを入力し、[ログイン] をクリックしてログインします。
パスワードが分からない場合は、上図の画面で「パスワードをお忘れですか？」 をクリックすると

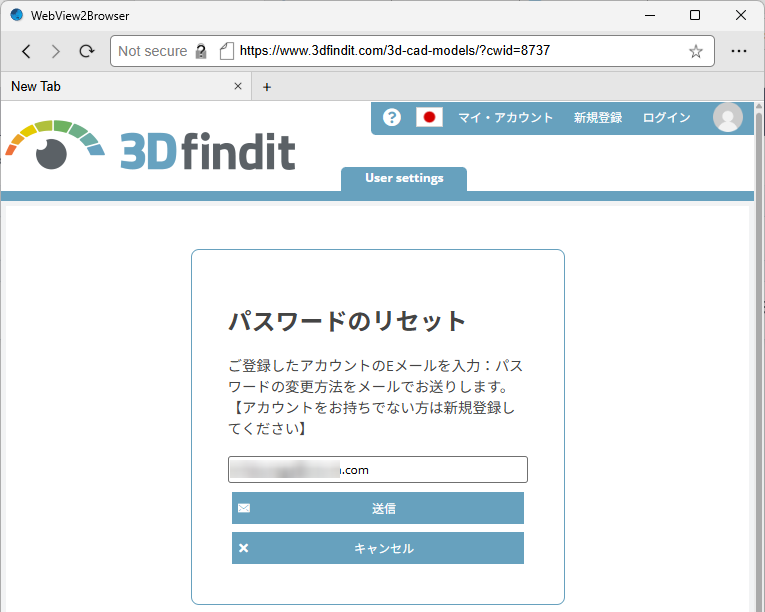

下図のパスワードのリセットが表示されます。任意のアドレスを入力後、[送信] をクリックします。
4. 製品の検索
メーカーから検索する

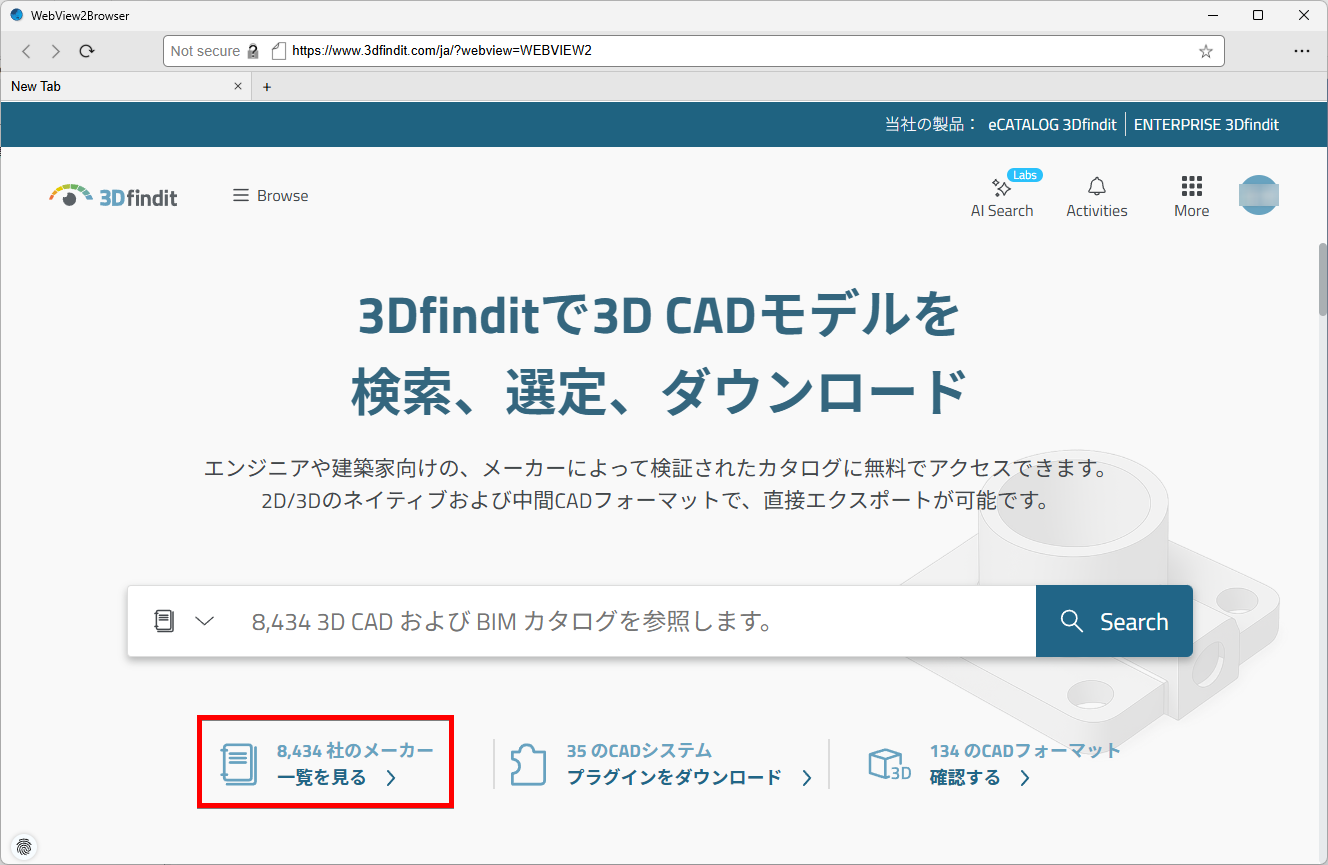

〔1〕「一覧を見る」をクリックします。

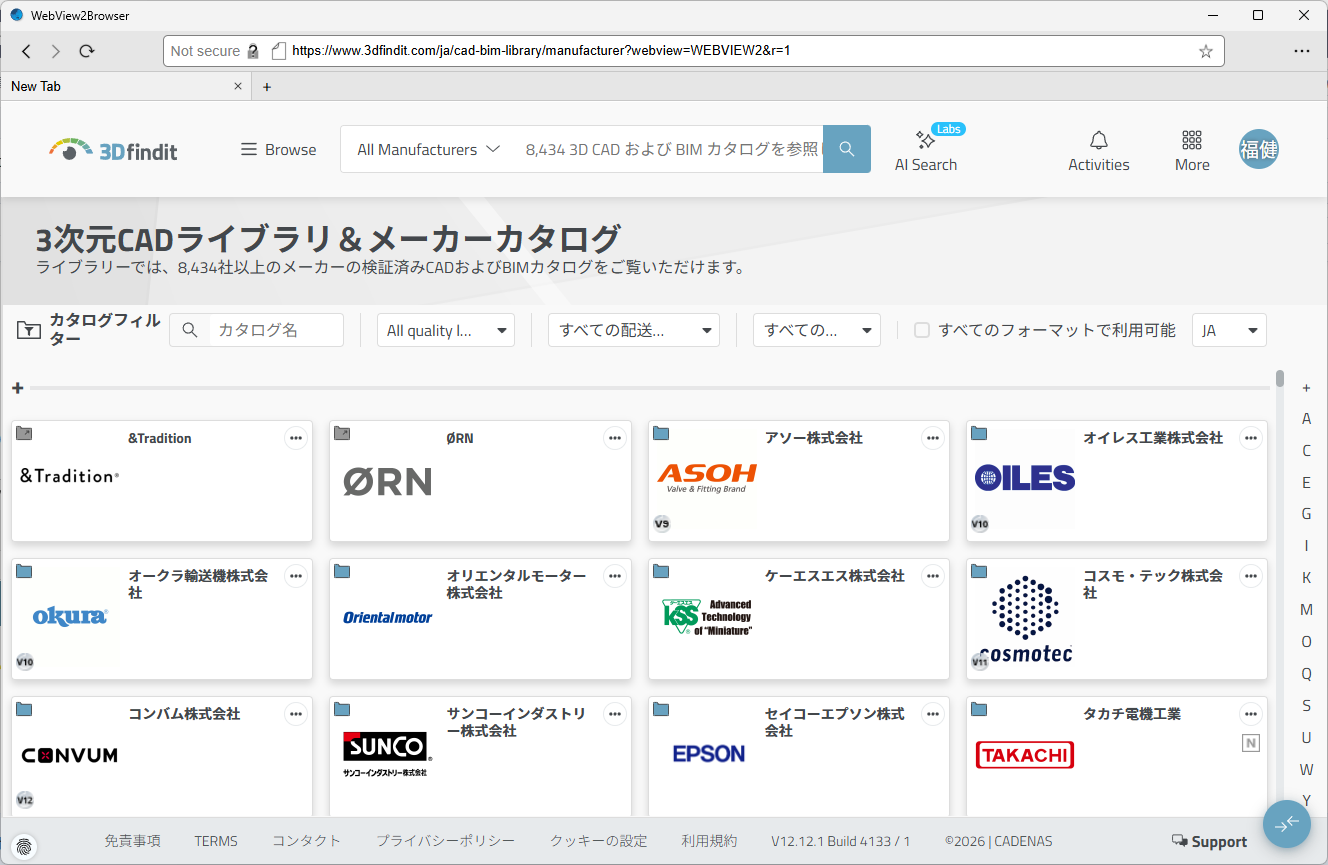

〔2〕メーカー名が表示されます。
メーカー選択後、製品種類などを選択して製品を指定できます。
メーカーと製品名・型番などで検索する
〔1〕 [Search] の左側の欄にメーカ名・製品名などを入力して、[Search] をクリックして検索できます。

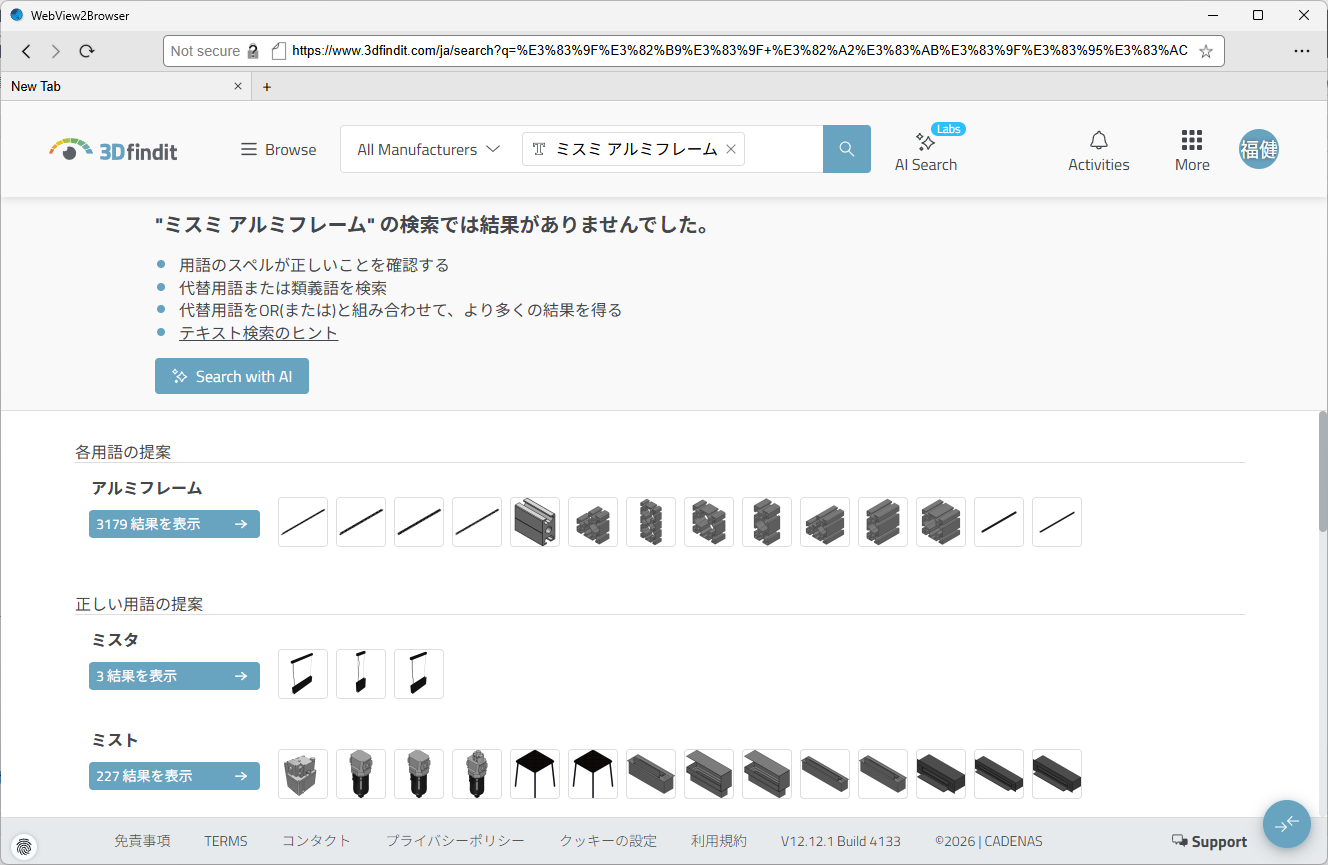

〔2〕メーカー名や型番などが間違っている場合も類似のものを検索結果として表示します。

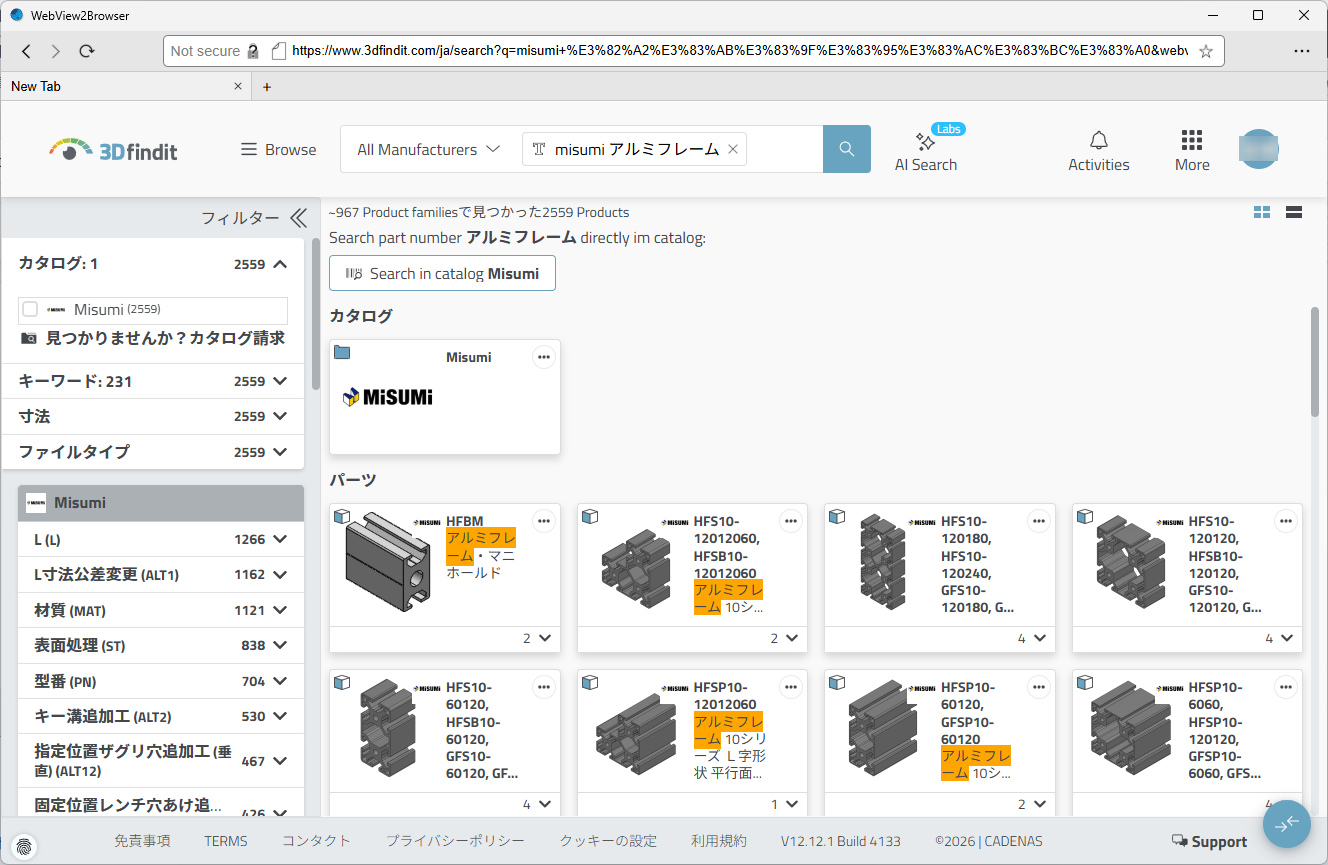

検索にヒットする製品があった場合は、下図のように表示します。
5. 製品をインポートする

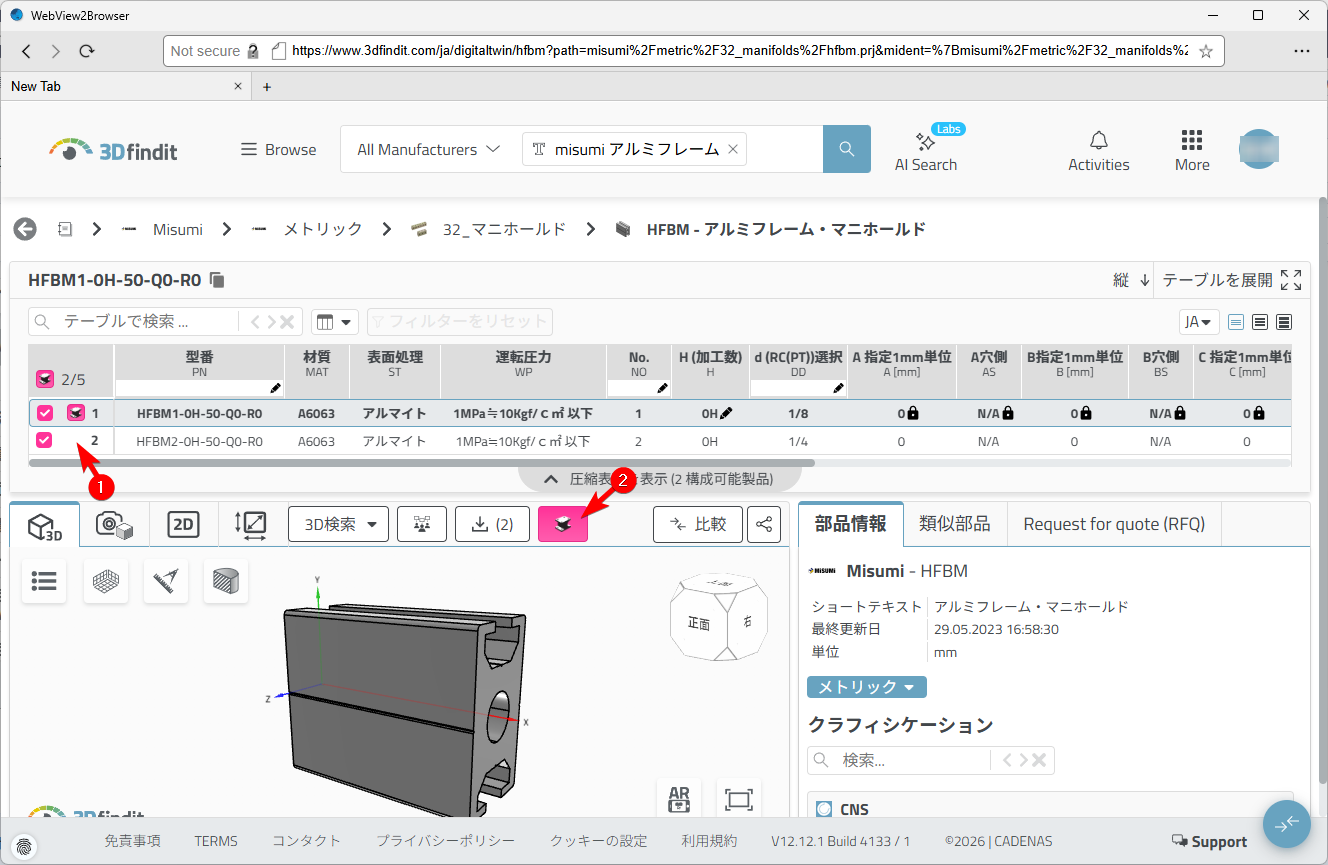

〔1〕製品の指定を行い、下図の①の部分をクリックすると、ピンク色のアイコンが表示されます。
そのアイコンが表示されている型番をシーンに配置します。
〔2〕下図の②のボタン（IRONCAD に送信します）をクリックするとモデルをインポートします。
モデルのアンカーがシーンのグローバル座標に位置するように配置されます。

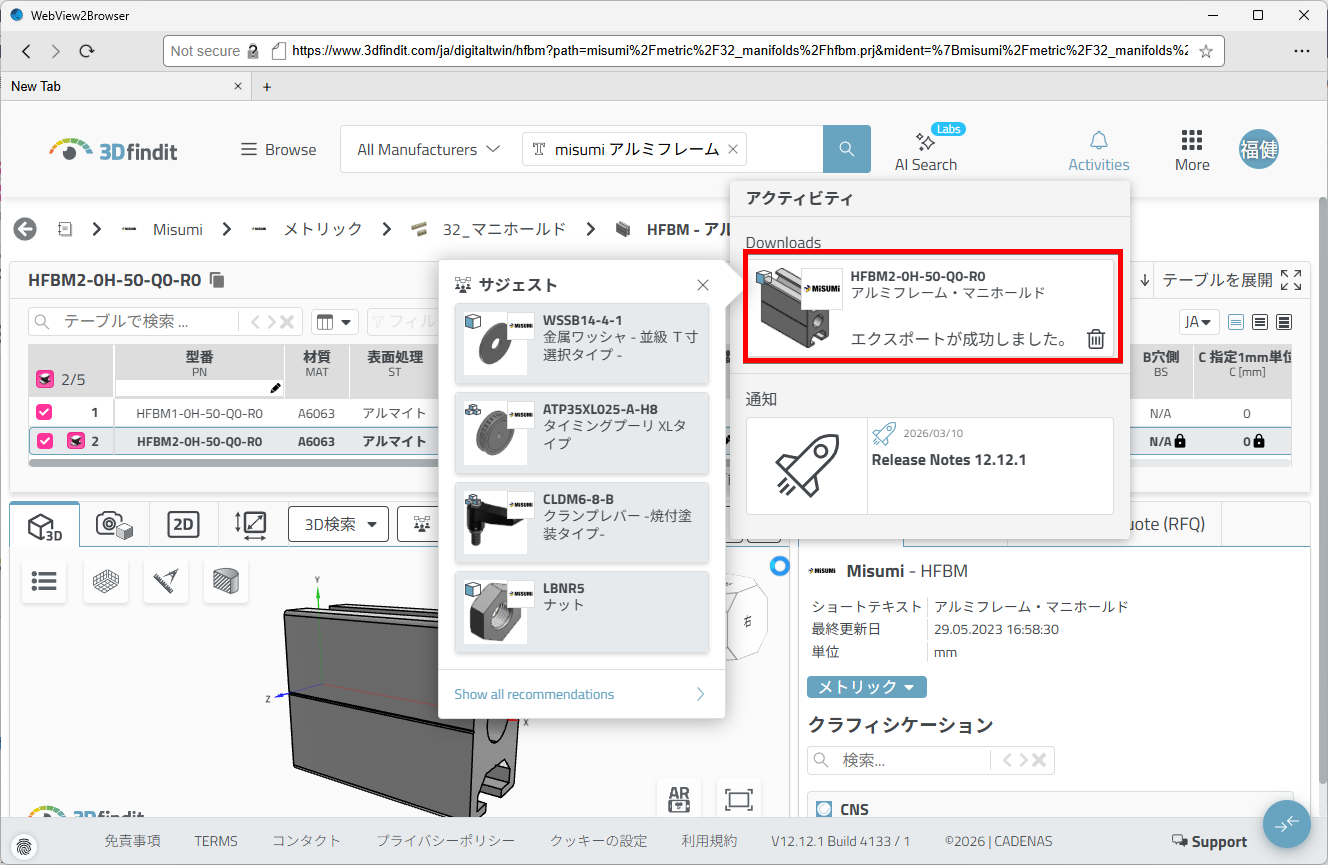

〔3〕下図のように、エクスポートが成功しました。と表示されるとインポート完了です。
インポートするモデルによっては時間がかかる場合もございます。
6. 製品をダウンロードする

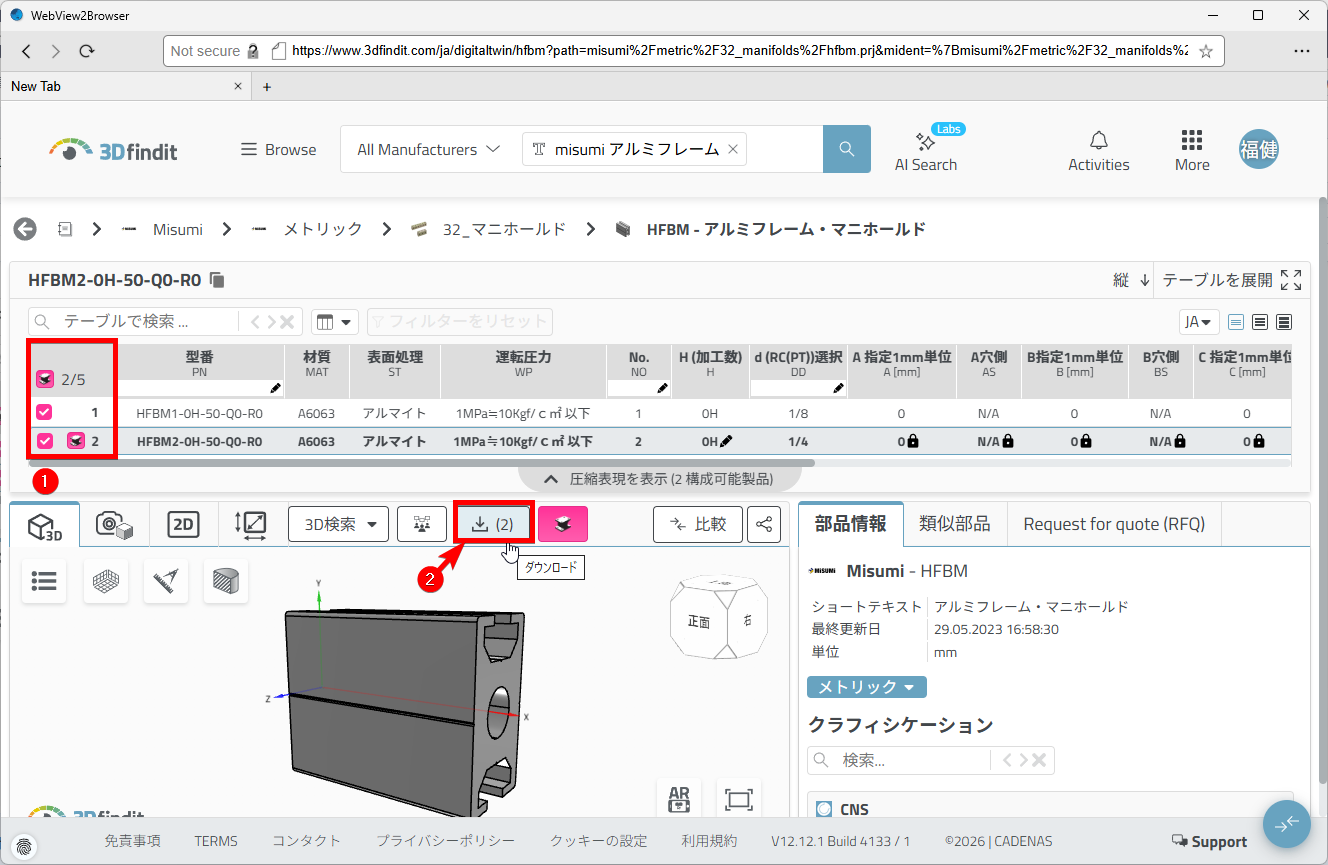

〔1〕ダウンロードする製品にチェックを入れ、[ダウンロード]ボタン をクリックします。
複数チェックできますが、5つまでが上限です。

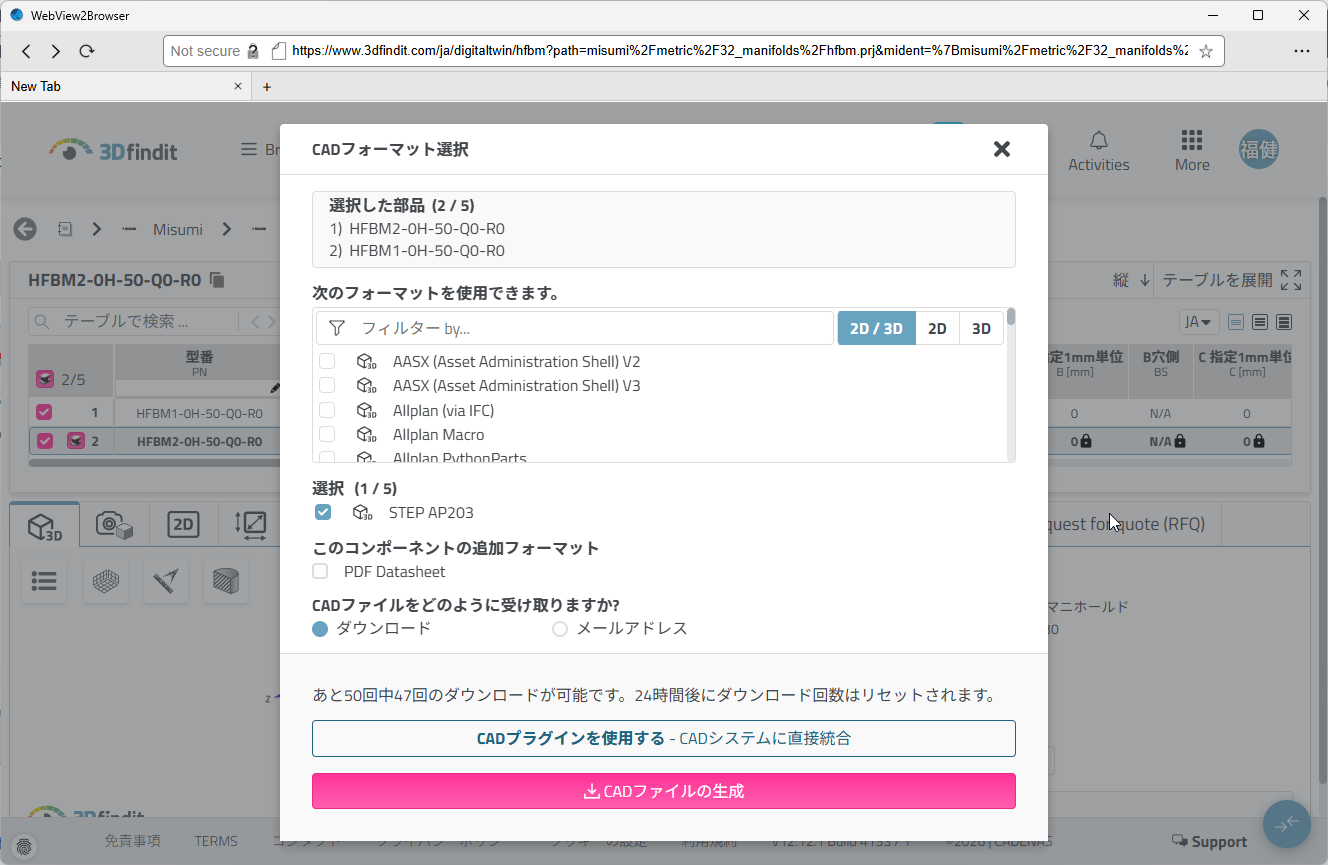

〔2〕[CADフォーマット選択]画面 が表示されます。
任意のフォーマット、受取方法指定して、[CADファイルの生成] をクリックします。
〔3〕受取方法：ダウンロードの場合
[アクティビティ] の [ダウンロード] をクリックすると、ダウンロードされます。
受取方法：メールの場合

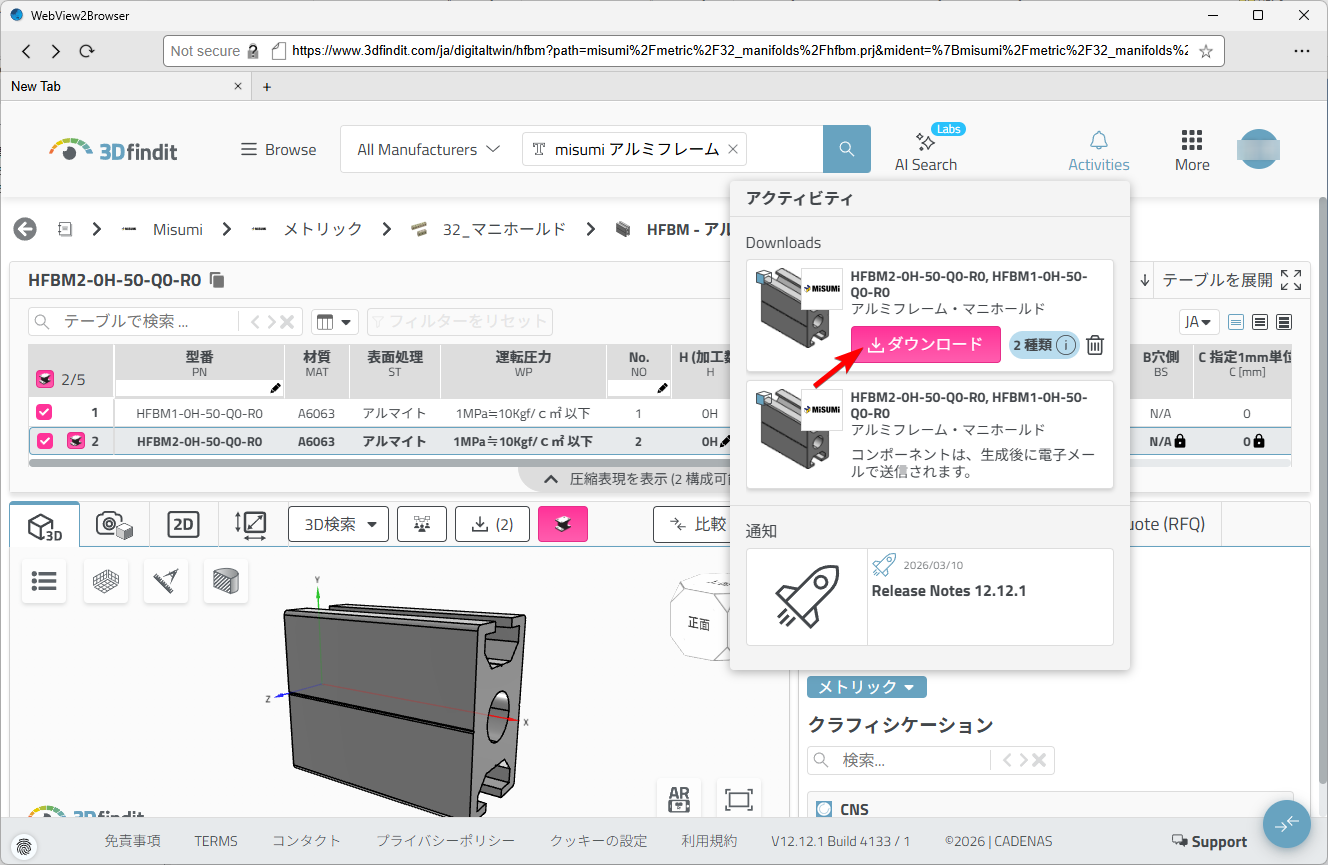

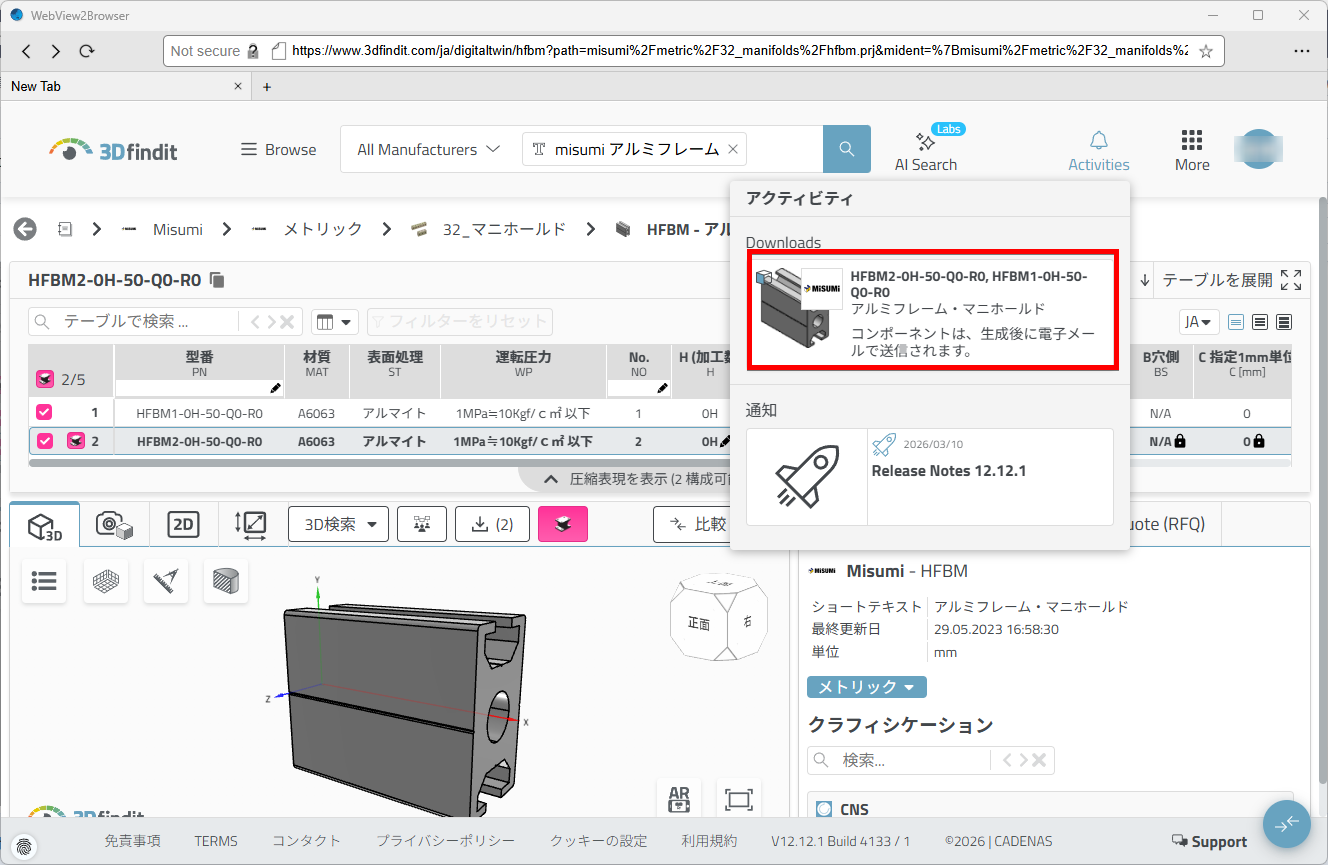

[アクティビティ] の 下図の赤枠のメッセージが表示されます。

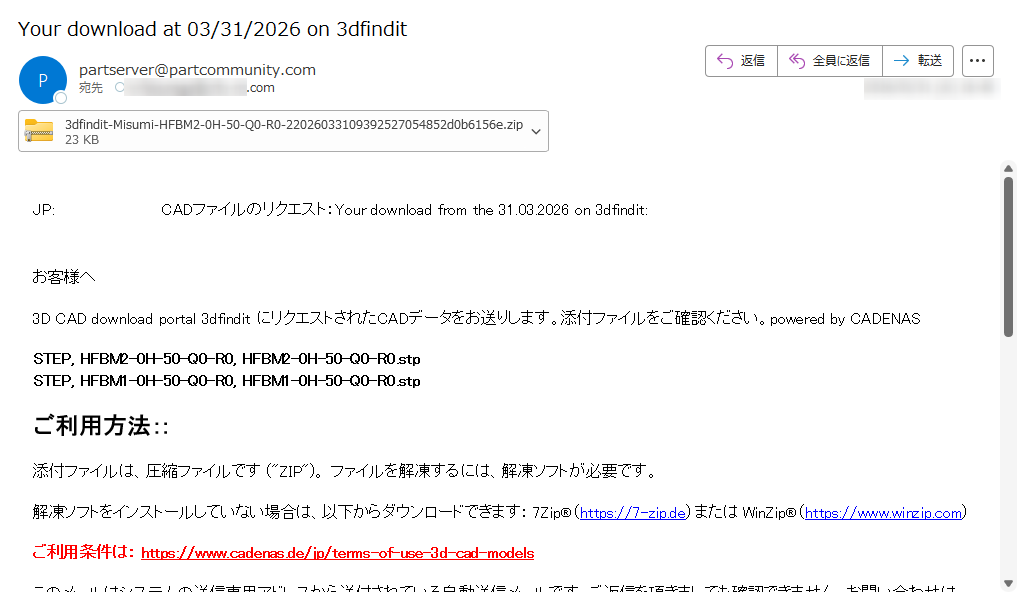

登録しているメールアドレスにモデルのデータがメールで送付されます。
