IGES や STEP などの中間ファイルが開けない

IGES や STEP などの中間ファイルが開けない

中間ファイルが開けない場合は、下記の原因が考えられます。
  1. [開く]コマンド から開いている
  2. ファイルサイズが大きい
  3. 中間ファイルのデータの状態が良くない

[開く]コマンド から開いている

IGES(.igs)や STEP(.stp)などの中間ファイルは、[メニュー] → [ファイル] → [開く] から開けません。
(ファイルのダブルクリックやシーンへのドラッグ&ドロップでも同様に開けません)

解決策

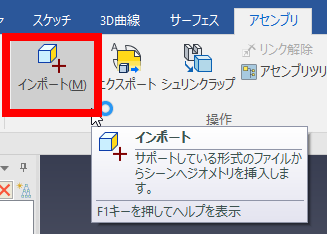

中間ファイルは [アセンブリ]タブ → [インポート]コマンド で開くことができます。


ファイルサイズが大きい

ファイルサイズが大きいとインポートに時間がかかる場合があります。
インポートできるかどうかしばらく様子を見てください。

中間ファイルの状態が良くない

形状が複雑なモデルや保存時の状態が良くないと、インポートできない場合があります。

解決策

インポートする前にカーネルを変更すると、改善される場合があります。

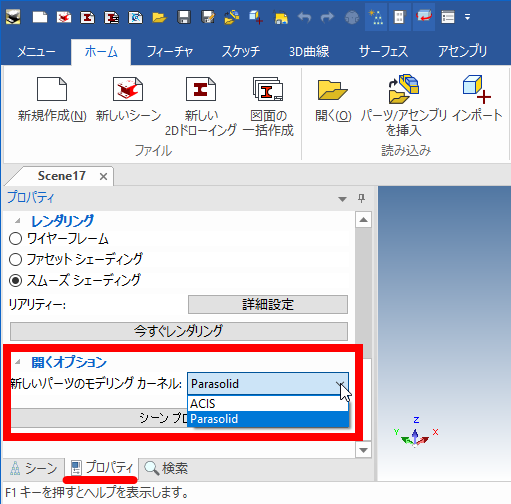

何も選択していない状態で、プロパティブラウザの [開くオプション] → [新しいパーツのモデリングカーネル] を変更してからインポートしてください。


上記の方法でもインポートできない場合は、別の形式の中間ファイルを用意してからインポートをお試しください。
