IRONCAD Mechanical のカタログを開く

IRONCAD Mechanical のカタログを開く

IRONCAD Mechanical をインストール後、カタログを開く方法を説明します。
初めに、[ICMechanical]タブ を表示させます。

[ICMechanical]タブ を表示する方法

操作手順は以下の通りです。

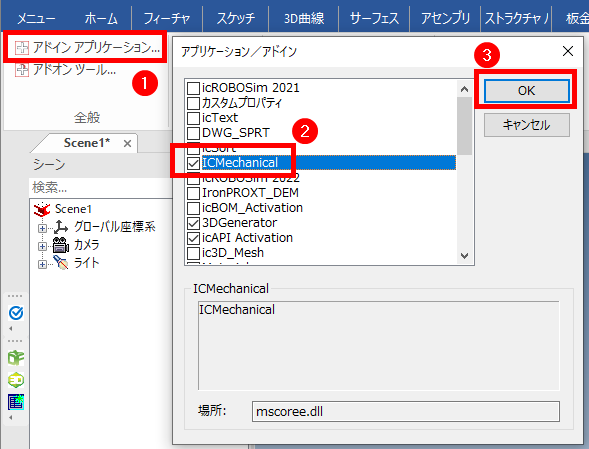

〔1〕 [アドイン]タブ → [全般]グループ → [アドイン アプリケーション] をクリックします。

〔2〕 [アプリケーション/アドイン]ダイアログ が表示されます。

〔3〕 [ICMechanical] にチェックを入れ、[OK] をクリックします。

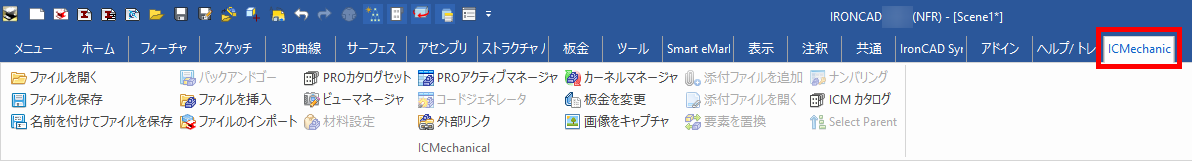

〔4〕 [ICMechanical]タブ が表示されます。

[ICMechanical]タブ が表示されない場合

一度、[アプリケーション/アドイン]ダイアログ で、[ICMechanical] を無効にし、有効にします。
上記と同様の手順で、[ICMechanical] のチェックマークは外し（無効にする）、[OK] をクリックします。
再度、[アプリケーション/アドイン]ダイアログ で、[ICMechanical] のチェックを入れます。（有効にする）

[ICMechanical] の有効/無効の切替で [ICMechanical]タブ が表示されない場合

[アプリケーション/アドイン]ダイアログ で、[ICMechanical] をチェックなし（無効）の状態で、IRONCAD を閉じます。
IRONCAD を再起動し、[アプリケーション/アドイン]ダイアログ で、[ICMechanical] にチェックを入れ（有効）にします。

IRONCAD Mechanical のカタログを表示する

操作手順は以下の通りです。

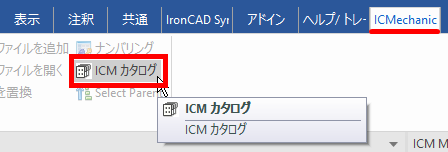

〔1〕 [ICMechanical] タブ → [ICMechanical]グループ → [ICM カタログ] をクリックします。


〔2〕 [ICMカタログを設定]ダイアログが表示されます。
[スタンダード（マルチカタログ）] をクリックします。

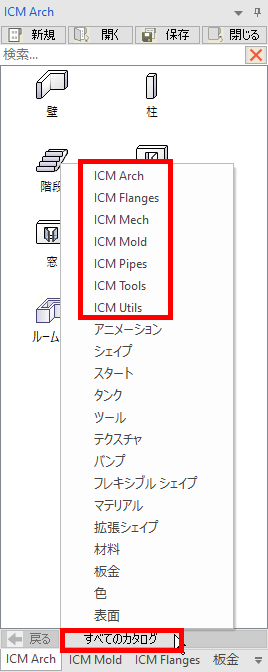

〔3〕 7つのカタログが開かれます。
