部品表にテキスト（値）が表示されない
部品表の入力画面では、情報が入力されているが部品表には表示されない場合、次の原因が考えられます。
- [テキストスタイル] の [テキスト高さ] が [0（ゼロ）] に設定されている
解決策
[テキストスタイル] を編集することで表示できます。
操作手順は以下の通りです。
〔1〕[作図]タブ → [属性]グループ → [スタイルマネージャー] のプルダウンメニューから、[テキストスタイル] をクリックし、[テキストスタイル]画面 を表示します。

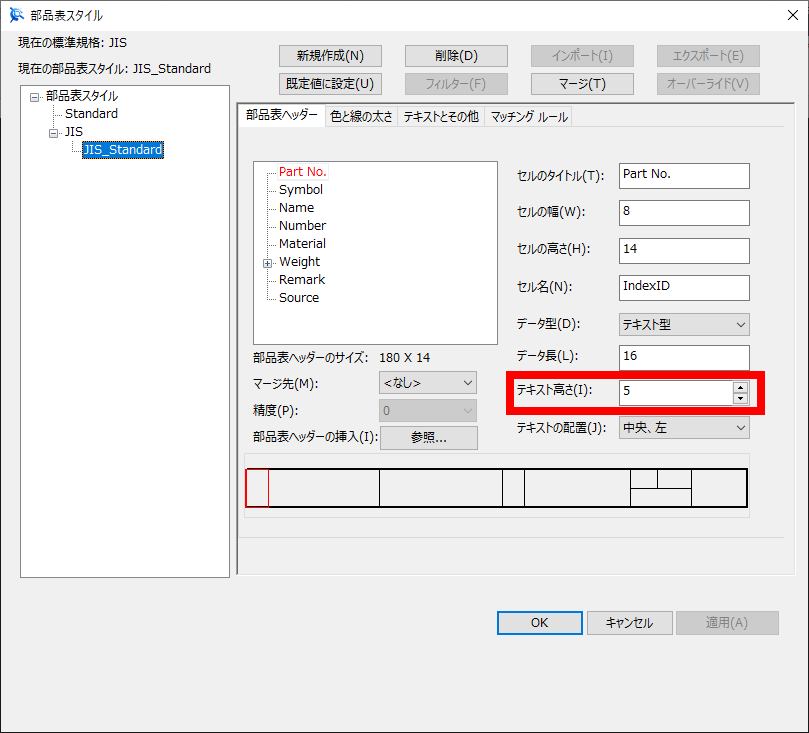

〔2〕[テキスト高さ] を [0（ゼロ）] より大きい値に設定してください。
スタイルの設定は、現在開いているファイルに対して適用されます。
テンプレートファイル で設定を行うことで、都度設定をする必要がなくなります。
詳しくは、下記動画をご参照ください。
