表題欄の図面尺度が更新しない
通常、レイアウト設定から尺度を変更すると表題欄の尺度属性が変更されますが、図面尺度が更新されない場合があります。
要因
尺度のマッチングルールが設定されていない。
対処法
〔1〕 メニュー → オプション を開きます。

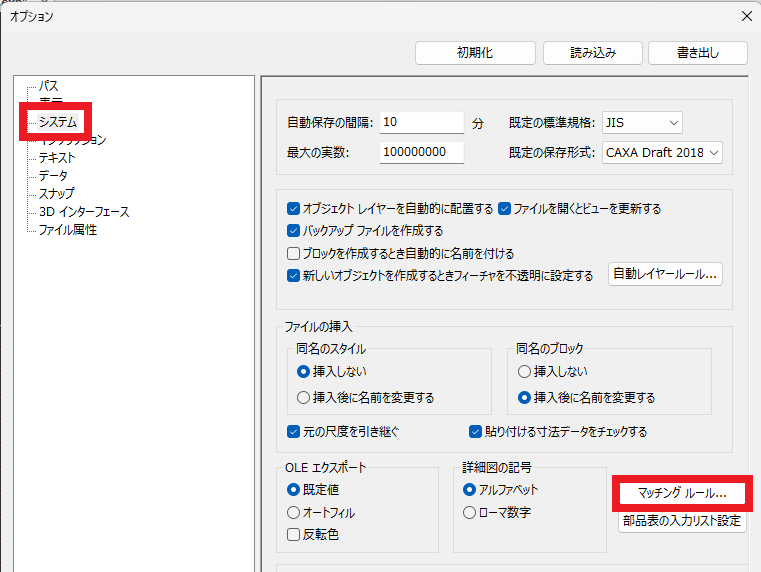

〔2〕 [システム] → [マッチングルール] を開きます。

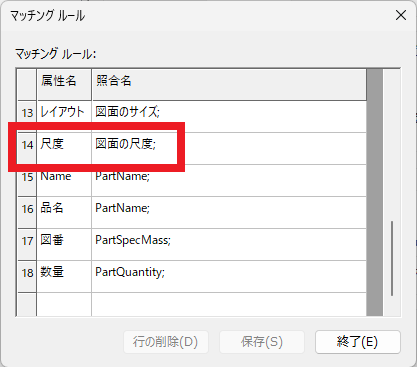

〔3〕 リストから 属性名 → [尺度] を確認します。
リストに下記赤枠がある場合は、以下を順に実施してください。
・3Dデータ を再生成して図面を更新します。
・上記で表示が変わらない場合は、ダミーの新しい投影図を追加で作成して更新されるかご確認ください。
〔4〕 リストに尺度がない場合は作成します。
属性名：尺度
照合名：図面の尺度
;（セミコロン）は入力不要です。
〔5〕 表題欄の尺度が変更されるか確認します。
変更されない場合は、当社へご連絡ください。
