印刷ツールのアイコンが表示されない

印刷ツールのアイコンが表示されない

CAXA Draft で作成した 2D図面を印刷する方法は2つあります。
  1. [メニュー] → [ファイル] → [印刷]

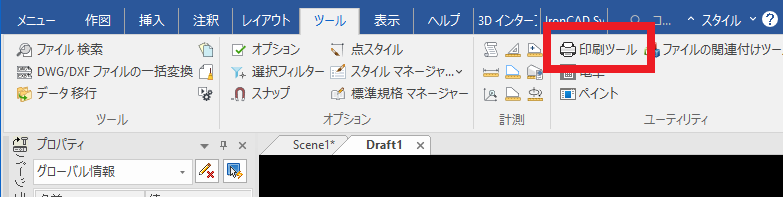

  2. [ツール]タブ → [ユーティリティ]グループ → [印刷ツール]
2番目の [印刷ツール] について、IRONCADのインストールが正常に終了している場合は、コマンド表示されますが、稀に 「表示されない」 という症状が報告されていました。　※ IRONCAD2021 以前　現バージョンでは、現在まで報告がありません。


原因

  1. 印刷ツールがインストールされていない。
  2. 印刷ツールのユーティリティ設定ができていない。

対処法

  1. 印刷ツールのインストールを確認する

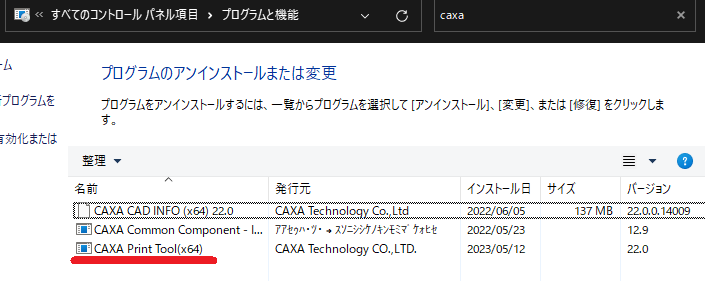

    〔1〕 [コントロールパネル] → [プログラム] → [プログラムと機能] → [プログラムのアンインストール] を開きます。

    〔2〕  一覧から [CAXA Print Tool(x64)] を確認する。
    　　ある場合：対処法２を実施します。
    　　ない場合：インストールされていません。　対処法３を実施します。

  2. 印刷ツールのユーティリティを設定する
    〔1〕 CAXA Draft を起動します。
    〔2〕     リボンの空白部分で右クリックし、[ユーザー設定] を選択します。

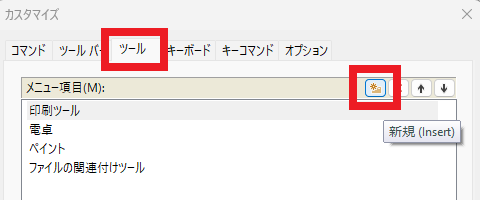

    〔3〕 [ツール] をクリックします。
    〔4〕 [新規作成 (B)] をクリックします。

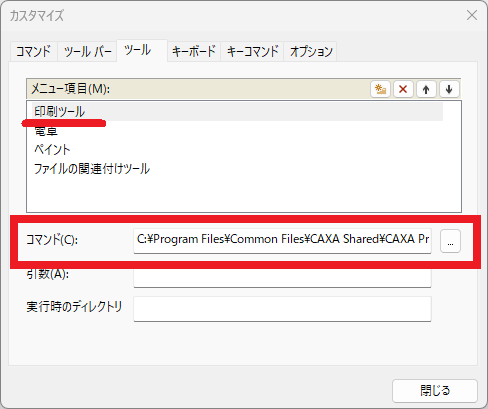

    〔5〕 メニュー項目に [印刷ツール] を入力します。
    〔6〕 [コマンド (D)] に以下のアドレスを入力します。
           C:\Program Files\Common Files\CAXA Shared\CAXA Print Tool\bin\ Typeset.exe


  3. [印刷ツール] をインストールする
    〔1〕 弊社から提供している最新のインストーラーを準備します。
    ICDCS2023PU1SP1J_x64*****.iso の形式
    〔2〕 〔マウントされたドライブ〕    \x64\package\CAXA_Typeset
    　　    ファイル名 : CX_Typeset_**_0_x64.exe 　※[**]部は、バージョンにより数値が異なります。
