[押し出し] や [スピン] でエラーメッセージが表示される

[押し出し] や [スピン] でエラーメッセージが表示される

[押し出し] や [スピン] など 断面図形 を使用するコマンドでメッセージが表示され、正常にモデリングができない場合の対処法をご説明します。

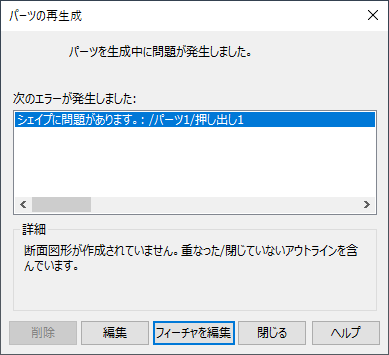

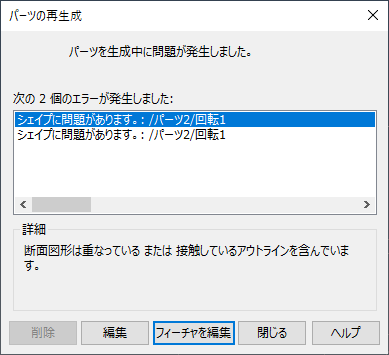

[押し出し] や [スピン] などを実行後、下図のエラーメッセージが表示される場合があります。




要因

  1. 断面図形が閉じていない
  2. 断面図形に重なっている線がある

断面図形が閉じていない

シーンブラウザ 上で、[押し出し] などの断面図形を選択し、右クリックメニュー の [編集] をクリックし断面図形の状況を確認します。


下図のように、赤い点（接続されていない点）や ピンク色の一点鎖線の図形が表示されます。
この部分が接続されていない図形です。


対処法

赤い点をドラッグ操作 や [延長] [トリム] で閉じた図形を作成します。

また、オプション設定で、「2Dスケッチのときに閉曲線を自動で塗りつぶす」 の機能を使用することで、
視覚的に閉じている状態か分かりやすくすることもできます。
設定にについては、下記リンクをご参照ください。

断面図形に重なっている線がある

シーンブラウザ 上で、[押し出し] などの断面図形を選択し、右クリックメニュー の [編集] をクリックし断面図形の状況を確認します。


下図のように、赤い点（接続されていない点）や ピンク色の一点鎖線の図形が表示されます。
重なっているため、ピンク色の一点鎖線は少し見にくくなります。
この部分が重なっている（接続されていない）図形です。


対処法

重なっている図形を削除します。
重なっている（重複している）図形を削除する機能もあります。
機能については、下記リンクをご参照ください。
