[シーン]ブラウザでフィーチャー/パーツが表示されない
下図のように [シーン]ブラウザ でフィーチャー表示されない、アセンブリが展開できない場合の要因と対処法を説明します。
要因
- [大規模アセンブリモード] の設定で表示しない設定にしている
- [パーツ配下の要素を表示しない] または、 [アセンブリ以下の選択を防止] が有効になっている
- [シーンブラウザフィルター] で設定をしている
[大規模アセンブリモード] の設定で表示しない設定にしている
パーツ数が多いデータの場合、[大規模アセンブリモード] となっている可能性がございます。
[大規模アセンブリモード] の設定によっては 、[大規模アセンブリモード] が起動している間、フィーチャーが表示されません。
対処法
〔1〕[メニュー] → [オプション] を開きます。
〔2〕左側のリストで、[アセンブリ] を選択します。

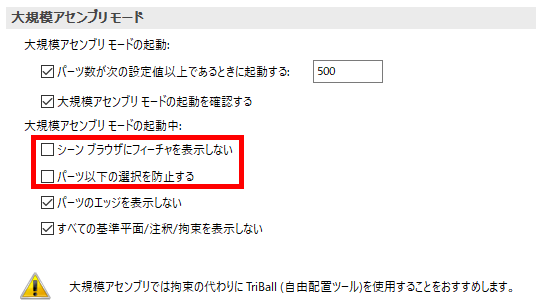

〔3〕大規模アセンブリモード の 大規模アセンブリモードの起動中 の 下記2つの項目のチェックを外し、[適用] 、[OK] をクリックします。
・[シーンブラウザにフィーチャーを表示しない]
・[パーツ以下の選択を防止する]
[パーツ配下の要素を表示しない] または、 [アセンブリ以下の選択を防止] が有効になっている
一部のパーツやアセンブリが展開できない場合は、こちらの設定をご確認ください。
対処法
＜パーツ内のフィーチャーが表示できない場合＞
〔1〕パーツを選択後右クリックします。

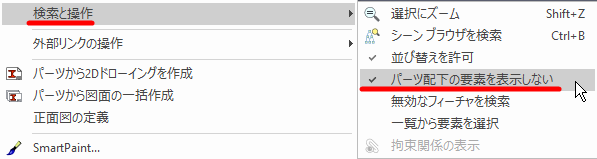

〔2〕[検索と操作] → [パーツ配下の要素を表示しない] をクリックします。
〔3〕「＋」マークが表示され、展開できるようになります。
＜アセンブリ内のパーツが表示できない場合＞
〔1〕アセンブリを選択後右クリックします。

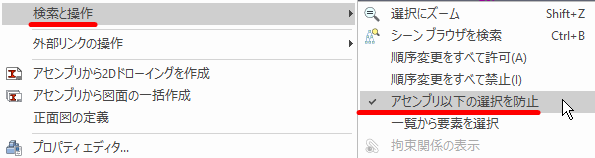

〔2〕[検索と操作] → [アセンブリ以下の選択を防止] をクリックします。
〔3〕「＋」マークが表示され、展開できるようになります。
[シーンブラウザフィルター] で設定をしている

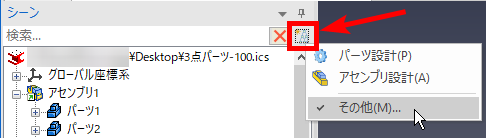

シーンブラウザの右端にあるアイコンをクリックし、設定を行うことができます。
対処法
〔1〕[シーンブラウザフィルター]アイコン をクリックし、[その他] をクリックします。

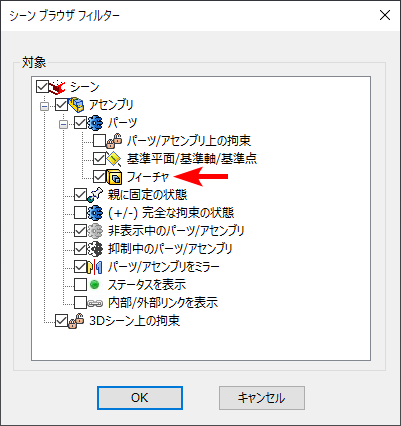

〔2〕[フィーチャ] にチェックを入れ、[OK] をクリックします。
〔3〕「＋」マークが表示され、展開できるようになります。
