TriBall の移動操作時に移動量の数字が表示されない

IRONCAD の移動は主に 「TriBall」 を使用します。

TriBall の外側のハンドルをマウス左クリックで掴んだまま、データを移動させることができます。

移動後にマウス左クリックを離すと、通常は移動した数字が表示され、キーボード入力で値を変更します。

TriBall の設定により表示/非表示を設定することができます。

設定方法

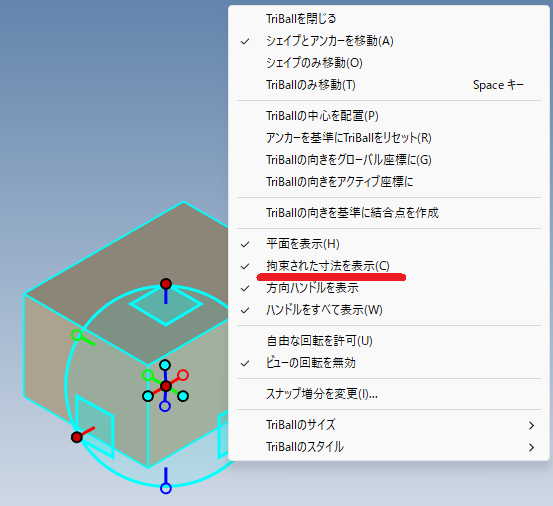

〔1〕 TriBall を青い円内で右クリックします。

〔2〕 メニューの中から、[拘束された寸法を表示] のチェックを選択します。

チェック有り：値が表示されます。　※デフォルト

チェック無し：値が表示されません。

値が表示されない場合は、こちらのチェックを確認してください。
