スピン形状のスケッチを[OK]するとエラーが表示され、形状が作成できない

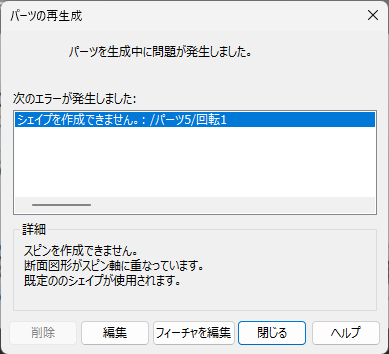

3D のスケッチからスピン形状を作成する際に、以下のエラー画面が表示される場合があります。

これは、スケッチの Y軸 または任意に設定した回転軸をまたいで、断面図形が作成されていることが原因です。

対処法

断面図形を回転軸をまたがないように半分の図形に変更します。

詳しくは下記動画をご参照ください。
