TriBallのリングが表示されなくなる

IRONCAD の [レンダラーの種類] の設定を DirectX または OpenGL2 に設定している場合に TriBall の軸を固定した際、TriBall のリングが表示されなくなる現象が報告されました。

現象

●軸を拘束したときの TriBall の正常な表示

  拘束した際に回転方向のリングが表示される。

●軸を拘束したときの TriBall の異常な表示

  拘束した際に回転方向のリングが表示されない。

対処法

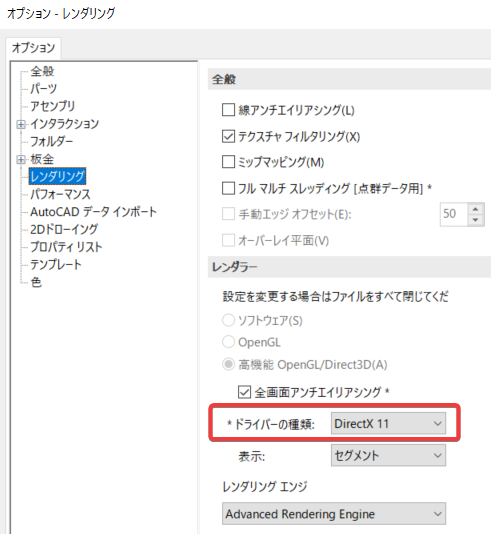

3D の [メニュー] → [オプション] を開きます。

[レンダリング] → [レンダラー] → [ドライバーの種類] を他の種類に変更してください。

[ドライバーの種類] を変更しても、既に開いているデータには適用されません。

変更後に開いたファイルから適用されるため、一度データを閉じて再度開いてください。

ドライバーの種類を OpenGL に設定している場合は、軸を拘束した際にリングは表示しませんのでご注意ください。

OpenGL設定 では、リンクが表示しない状態が正常です。

ドライバーの種類を変更しても改善されない場合はグラフィックカードドライバーを更新して改善されるかご確認ください。

グラフィックカードドライバーは、ご使用PC に搭載されているメーカーホームページから入手していただくか、メーカーへお問い合わせください。
