TriBall の平面ハンドルが正常に表示されない

TriBall の表示設定で、「平面ハンドル」を表示の設定にしている状態で、TriBall を起動時に平面ハンドルが正常に表示されない現象が報告されました。

TriBall の表示設定については、下記リンクをご参照ください。

デフォルトの設定では、表示される状態となっていますので、設定の変更は不要です。

参照：TriBall の表示設定

現象

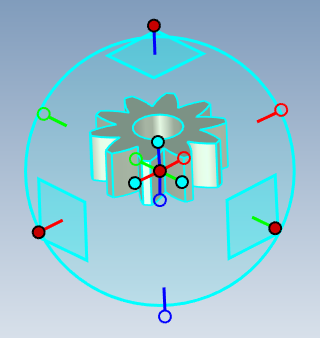

TriBall の正常な表示

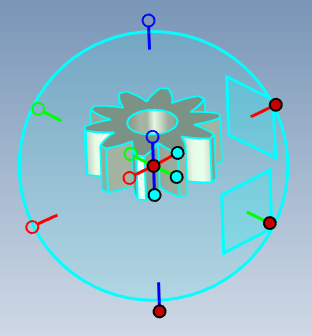

TriBall の異常な表示

一部の平面 または、すべての平面が表示されていない

平面ハンドルの表示されている位置がおかしい

対処法

[F8]キー を入力し、画面にフィットします。

この操作でカメラ（表示）がリセットされ、TriBall が正常に表示されます。
