留め具 が使用できない

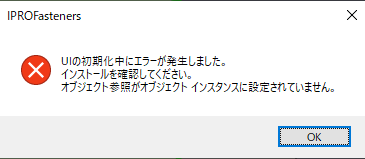

IRONCAD Mechanical の [ICM Mech]カタログ の [留め具] を使用した際に以下のメッセージが表示され、使用できない場合があります。

「UIの初期化中にエラーが発生しました。インストールを確認してください。オブジェクト参照がオブジェクト インスタンスに設定されていません。」

要因

IRONCAD の動作が不安定

IRONCAD Mechanical の動作が不安定

IRONCAD Mechanical の設定ファイルの破損

対処法

上から順にお試しいただき、動作をご確認ください。

改善されない場合は、次の対処法をお試しください。

IRONCAD の再起動

IRONCAD の動作が不安定な状態で、[留め具] が使用できていない場合は、IRONCAD の再起動で改善されます。

IRONCAD の再起動後、動作をご確認ください。

IRONCAD Mechanical の 修復

下記リンクの記事の手順で修復を行い、動作をご確認ください。

参照：https://techbase.ironcad.jp/portal/ja/kb/articles/trbl-icm-repair

IRONCAD Mechanical の設定 をリセットする

IRONCAD Mechanical の設定ファイルをリセットします。

手順は以下のとおりです。

IRONCAD を閉じた状態で実施してください。

〔1〕[IPROSettings] で行います。

IPROSettings の開き方は下記リンクをご参照ください。

参照：https://www.ironcad.jp/ug/icmech/basics/JPN_configuration.html

〔2〕設定をリセットします。

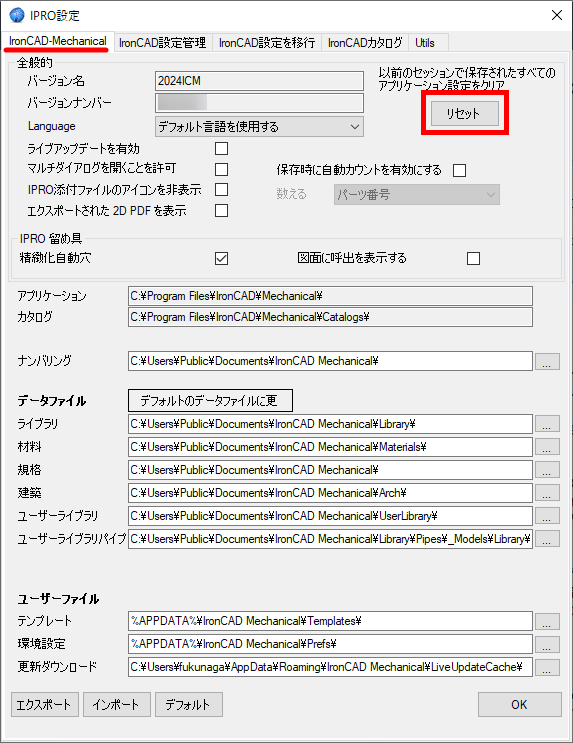

[IPRO設定]ダイアログ の [IronCAD-Mechanical]タブ の 右上にある [リセット] をクリックします。

[Norme]フォルダ を削除する

IRONCAD を閉じた状態で実施してください。

上記で改善されない場合は、規格のファイルが破損している可能性があります。

下記フォルダの[Norme]フォルダ のバックアップを作成後削除後、IRONCAD を起動し、動作をご確認ください。

C:\Users\Public\Documents\IronCAD Mechanical

ご自身で留め具 や 鋼材 のカスタマイズをされている場合は、バックアップフォルダより、カスタマイズしたデータを

[Norme]フォルダ のそれぞれの格納場所にコピー・貼り付けをしてご使用ください。

貼り付け時にメッセージが表示される場合は、貼り付けたファイルが破損している可能性がありますので、再度、カスタマイズしご対応ください。
