CAXA Draft で 2Dスケッチ（断面図形）、参照としてインポートしたDXF/DWG を投影する方法を説明します。

2Dスケッチ（断面図形） とは、[シーン]ブラウザ 上、下図の「断面図形」のアイコンで表示されます。

参照としてインポートした2D図面は下記リンクの機能で、インポートした図面で [シーン]ブラウザ 上は下図の「V Block」のアイコンで表示されます。

参照：参照として2D図面をインポートする

2D図面（スケッチ） を投影するには、2D図形または、2D図面の投影を有効にする必要があります。

設定の方法は以下のとおりです。

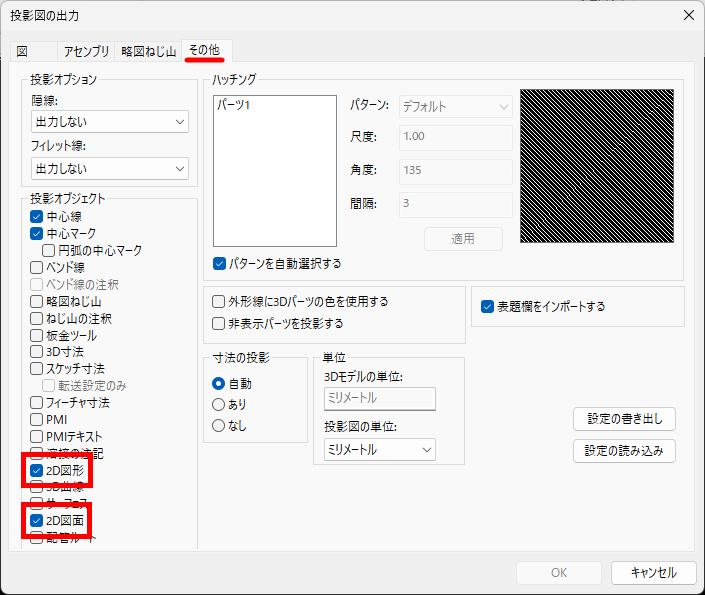

〔2〕[投影図の出力]ダイアログ が表示されます。

[その他]タブ の 「投影図のオブジェクト」 の 「2D図形」、「2D図面」 にチェックを入れ、投影をします。

「2D図形」は、IRONCAD の 2Dスケッチ で作図した図です。

「2D図面」は、「参照として2D図面をインポートする」でインポートした 2D図面 です。

〔1〕投影した図を選択し、右クリックメニュー から [投影図の編集] → [図のプロパティ] をクリックします。

〔2〕[図のプロパティ]ダイアログ が表示されます。

[全般]タブ の「投影図のオブジェクト」の「2D図形」、「2D図面」にチェックを入れ、[OK] をクリックします。
