投影図のリンク先を編集する

CAXA Draft の投影図と 3D ファイルのリンクを変更する方法をご案内します。

用途

3D モデルと CAXA Draft で作成した図面を流用する場合にご活用ください。

IRONCAD で作成した 3D ファイル（.ics）を流用する場合、[名前を付けて保存] を行う方法をご案内しておりますが

CAXA Draft ファイル（.exb）を [名前を付けて保存] では、3D のリンク先は変更されません。

その際に、[リンクを編集] を行う必要があります。

操作手順は以下の通りです。

〔1〕3D ファイルを [名前を付けて保存] で名前を付けて保存します。（3D シーンでの操作）

〔2〕CAXA Draft ファイル を [名前を付けて保存] で名前を付けて保存します。（以下、CAXA Draft での操作）

〔3〕[3D インタフェース]タブ → [摘要]グループ → [リンクの編集] を実行します。

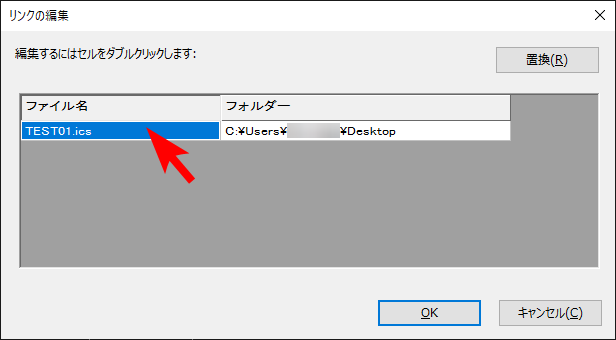

〔4〕[リンクの編集]画面 で、3D ファイル名をダブルクリックして 新しい 3D ファイル名を指定します。

〔5〕[ファイル名] と [フォルダー] が変更されていることをご確認ください。

古いデータのままの場合は、再度、ダブルクリックをして変更してください。

詳しくは、下記動画をご参照ください。

CA-013
