3D とリンクしているデータの断面図ハッチングを編集する

CAXA DRAFTに投影し、断面図作成後に断面図に作成されたハッチングを編集する方法をご案内いたします。

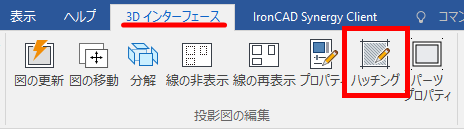

〔1〕[3Dインターフェース]タブ → [投影図の編集]グループ → [ハッチング] を実行します。

〔2〕編集するハッチングを選択します。

複数ある場合は続けて選択します。（キー操作は不要）

〔3〕選択が終了したら、右クリックで確定します。

〔4〕[ハッチング パターン]ダイアログ が表示されますので、任意の設定に変更します。

〔5〕[OK] をクリックすると、変更した設定が反映されます。

詳しくは、下記動画をご参照ください。

CA-019
