改訂記号を作成する
CAXA Draft で、改訂記号を作成する方法をご案内します。
三角図形と数値を重ねてブロックとし、パーツライブラリに登録します。
操作手順は以下の通りです。

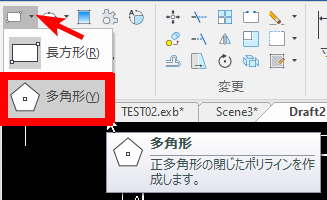

〔1〕[作図]タブ → [描画]グループ → [多角形] で、三角を作成します。
[多角形] をクリックし、左下のインスタンスメニュー[3. 頂点] を [3] と設定すると三角形が作図できます。
〔2〕[作図]タブ → [寸法]グループ → [テキスト] で作成した数値を重ねてブロックにします。

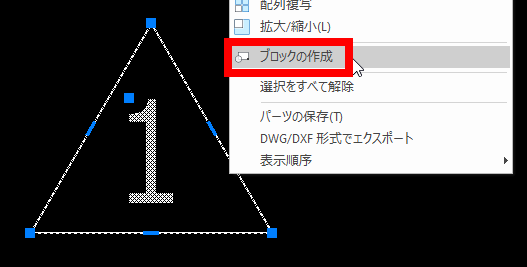

三角形とテキストを選択し、右クリックの [ブロックの作成] を実行してブロック化します。
〔3〕その後、[パーツライブラリ] へ登録することで再利用可能です。
