パーツライブラリに登録する
CAXA Draft で作成した図形をパーツライブラリに登録することで他の図面へ挿入して再利用が可能です。
操作手順は以下の通りです。

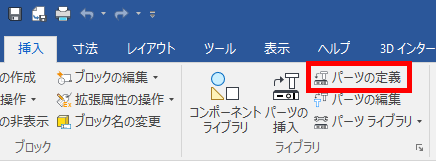

〔1〕[挿入]タブ → [ライブラリ]グループ → [パーツの定義] を実行します。
〔2〕図形を選択します。
右クリックまたは Enter キー で選択を完了します。
〔3〕図形の基点を選択します。
右クリック で選択を完了します。
〔4〕フォルダ名とパーツ名を入力後、[完了] をクリックすると、ユーザーライブラリに登録します。

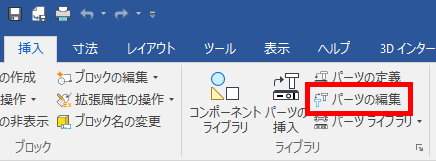

〔5〕登録したパーツを呼び出す際は、[挿入]タブ → [ライブラリ]グループ → [パーツの挿入] を実行します。
詳しくは、下記動画をご参照ください。
CA-002
データの共有
フォルダをコピーし、上書きすることで、別の PC に共有、新しいバージョンに移行できます。
登録したパーツライブラリのデータは、下記フォルダに保存されています。
旧IRONCADバージョンおよび旧CAXA DRAFTバージョンは、保存されていますバージョンのフォルダーに変えてください。
IRONCAD 2024 を例として示します。
＜ユーザーフォルダー＞
C:\Users\%USERNAME%\AppData\Local\CAXA\CAXA CAD CXIC-INT-IRONCAD 2024 (x64)\24.0\ja-JP\Lib
＜システムフォルダー＞
C:\Program Files\IronCAD\2024\bin\CAXADraft\Lib\ja-JP
また、IRONCAD2022より、パーツライブラリファイルをシステムフォルダーに移動しての使用はできなくなっておりますので、ユーザーフォルダーにコピーしてください。
初期化や再インストールで削除されてしまいますので、 Libフォルダーのバックアップは必ず行ってください。
