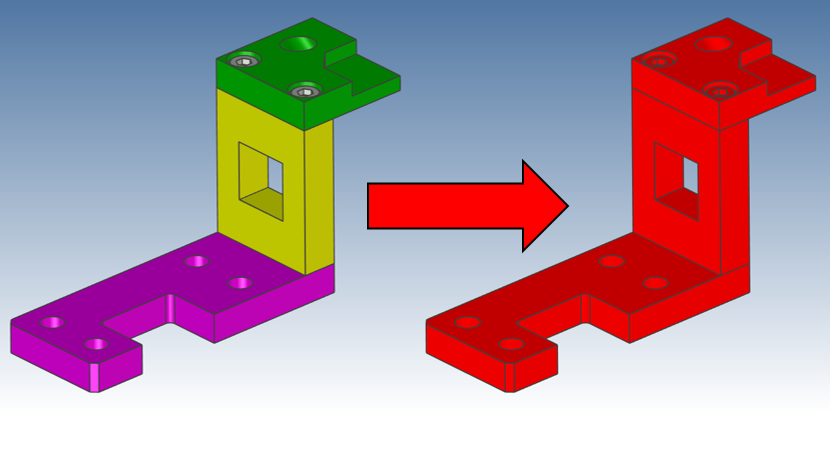

アセンブリの色を一括で変更する
アセンブリの色を一括で変更する方法を説明します。
手順
〔1〕 色を設定したいアセンブリを選択します。

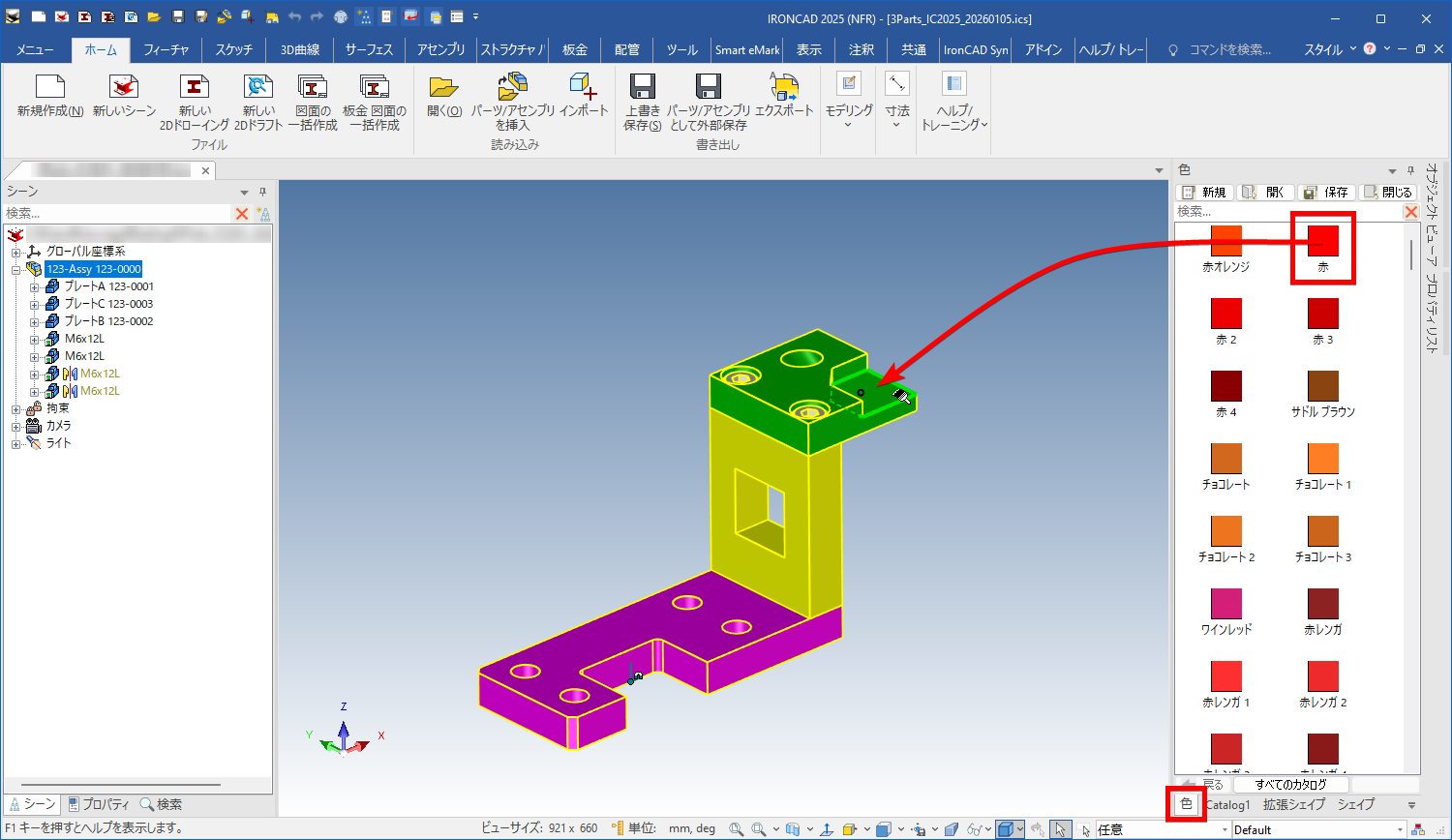

〔2〕 [色]カタログ から 任意の色を選択したアセンブリ内のパーツに対してドロップします。

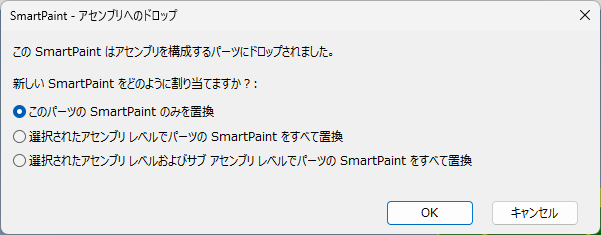

〔3〕 [SmartPaint - アセンブリへのドロップ]ダイアログ が表示されます。
任意の項目を設定し、[OK] をクリックします。
このパーツの SmartPaint のみを置換
→色をドロップしたパーツのみの色を変更します。
選択されたアセンブリ レベルでパーツの SmartPaint をすべて置換
→選択したアセンブリ内のパーツの色を変更します。
選択したアセンブリ内にサブアセンブリがある場合は、サブアセンブリの色は変更されません。
選択されたアセンブリ レベルおよびサブ アセンブリ レベルでパーツの SmartPaint をすべて置換
→選択したすべてのアセンブリ・パーツの色を変更します。
〔4〕 [OK] をクリック後、「新しいスタイルでこれらのサーフェス スタイルを置換しますか？」のメッセージが表示される場合があります。
ねじ山 や 面に色を設定している場合に表示されます。
[はい] を選択した場合
→ねじ山 や 面に色を設定している部分もドロップした色に変更します。
[いいえ] を選択した場合
→ねじ山 や 色が設定されている面 以外をドロップした色に変更します。
※2Dドラフト（CAXA Draft）投影時にねじ山を表示させる場合は [いいえ] を選択してください。

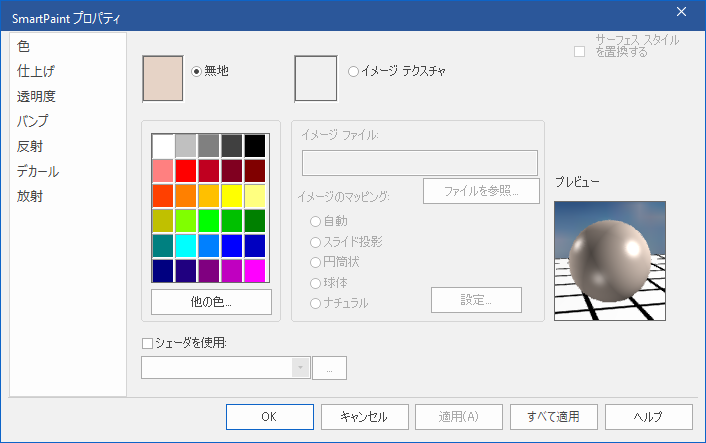

SmartPaint の色を設定する場合
SmartPaint で表示されている色を使用する場合は、スポイトで色を抽出し、カタログに登録してご使用ください。
カタログに SmartPaint（色）を登録する手順は下記リンクをご参照ください。
カタログにマテリアル情報を登録する：
以下の動画をご参照ください。
IC-161
