カタログにマテリアル情報を登録する
カタログにマテリアル（材料）情報を登録する方法を説明します。
[スポイトに抽出] 機能は、色以外に材料情報も抽出ができ、カタログに登録することができます。
[スポイトに抽出] 機能は、色以外に材料情報も抽出ができ、カタログに登録することができます。
情報を抽出するパーツは、事前にパーツプロパティで材料を登録してください。
手順
〔1〕 カタログブラウザから [新規] を左クリックして新しいカタログを開きます。
〔2〕 [表示]タブ → [SmartPaint]グループ → [スポイトへ抽出] を左クリックします。
〔3〕 カーソルがスポイトマークに変わったら、情報を抽出したいパーツを左クリックします。
〔4〕 カタログブラウザ上で右クリックします。
〔5〕 選択項目により登録される情報が異なります。
- SmartPaint：抽出した色情報のみカタログに登録されます。
- SmartPaintと材料：抽出した色・透明度と材料をカタログに登録します。
- 透明度のみ：透明度をカタログに登録します。
- テキストプロパティ：アイテムのカスタムプロパティ情報をカタログに登録します。
- すべてのプロパティ：パーツをプロパティのすべての情報（色・材料・透明度・カスタムプロパティ）を一部選択して登録録します。
〔7〕 例として [SmartPaintと材料] を選択します。
〔8〕 色・透明度と材料が登録されます。

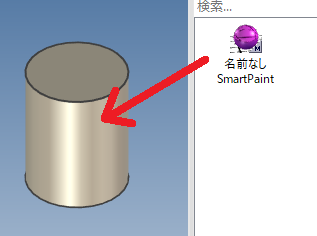

〔9〕 登録した情報をマウス左クリックで他のパーツにドラッグ & ドロップします。
〔10〕 情報が変更されます。
詳しくは、下記動画をご参照ください。
IC-088
登録後に情報を編集する場合も可能です。
