カムベルトを作成する

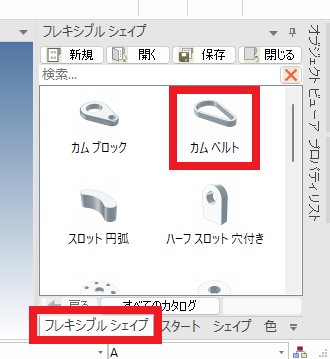

[フレキシブルシェイプ]カタログ の [カムベルト] の基本操作を説明します。
形状の変更方法

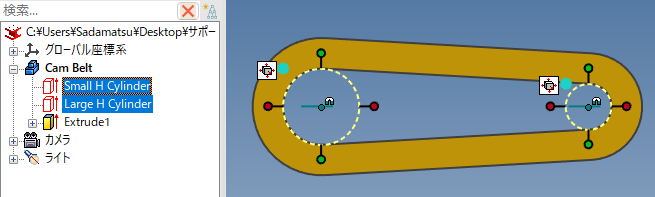

シーンブラウザの Cam Belt を展開します。
- サイズ変更

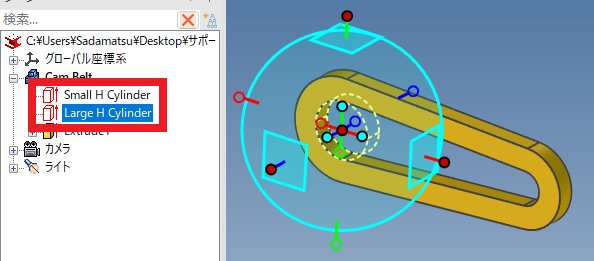

TriBall でマイナス要素の円柱 (H Cylinder) の位置を変更するとカムベルトの大きさを変更することができます。 - 径変更
シーンブラウザでマイナス要素の円柱 (H Cylinder) を選択すると円柱のサイズ変更ハンドルが表示されます。
そのハンドルを引っ張って円柱の径を変えることにより、ベルトの径を変えることができます。 - 厚みの変更

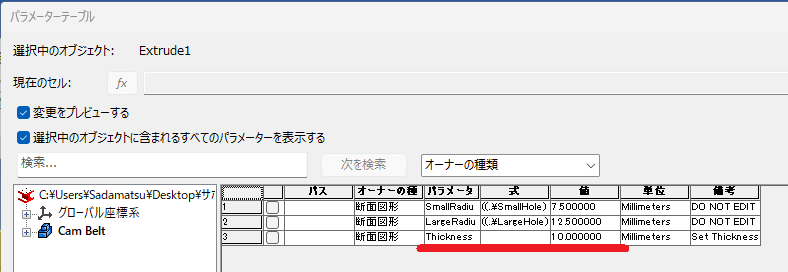

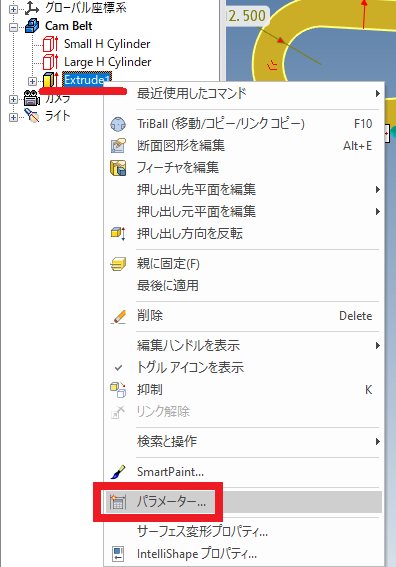

ベルトの厚みを変更するには IntelliShapeレベルでベルトを右クリックし、[パラメーター] を選択して厚みのパラメータ (Thickness) を調整します。
詳しくは、以下の動画をご参照ください。
IC-116
