カム形状を押し出しで作成する

カム形状を押し出しで作成する

押し出しウィザードでカム形状モデルの作成方法を説明します。

手順

〔1〕 [フィーチャ]タブ → [フィーチャ]グループ → [押出しウィザード] をクリックします。

〔2〕 ウィザード画面は、[次へ] をクリックし、終了します。

〔3〕 スケッチ画面をマウス右クリック → [スナップ] をクリックします。

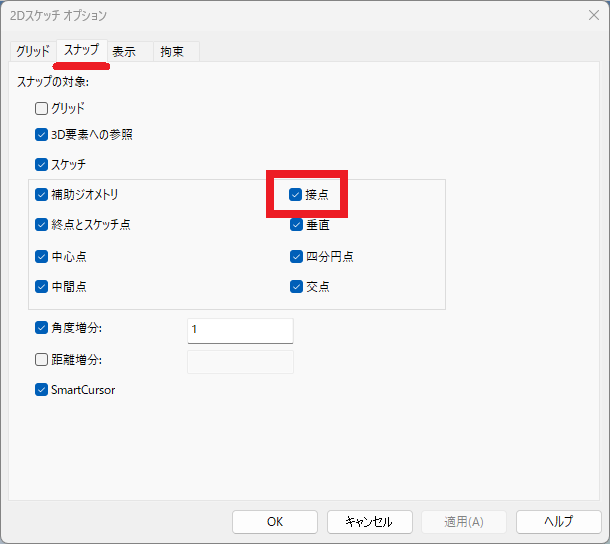

〔4〕 [スナップ]タブ の [接点] にチェックし、[OK] をクリックします。

〔5〕 カム形状のスケッチを作成します。 ※作成する形状は、動画をご参照ください。

〔6〕 スケッチを終了し、厚みを調整します。

詳しくは、動画をご参照ください。


IC-092
