干渉チェックでパーツを一括除外する
IRONCAD2026より、干渉チェックの際にパーツを一括で除外する機能が追加されました。
カスタムプロパティ値に特定の文字を含むパーツを一括除外する場合

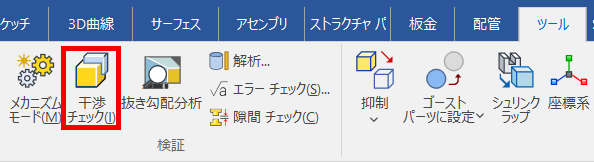

〔1〕 干渉チェックをしたいパーツ/アセンブリを選択し、[ツール]タブ → [干渉チェック] を選択します。
〔2〕 [除外リスト] に任意のカスタムプロパティ名・カスタムプロパティ値を設定します。

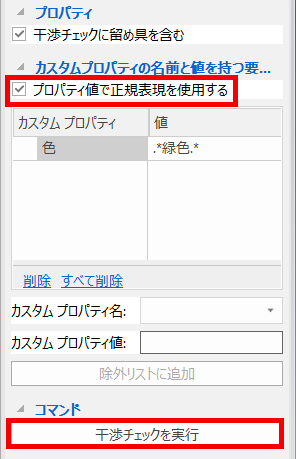

〔3〕 カスタムプロパティ値の文字の前後に [.*] を入力します。
〔4〕 [プロパティ値で正規表現を使用する] にチェックを入れます。
この状態で、[干渉チェックを実行] を選択します。

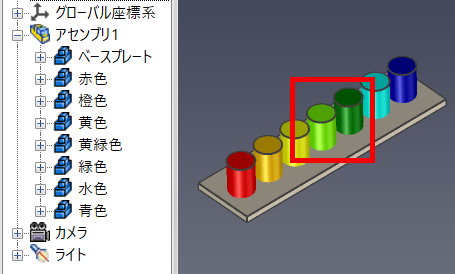

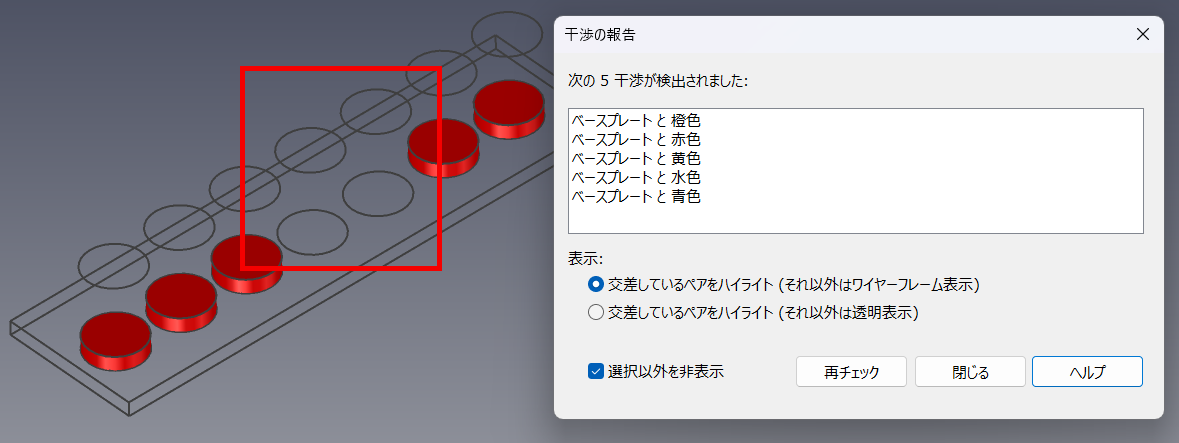

上画像の場合、カスタムプロパティ名が [色] であり、そのカスタムプロパティ値に [緑色] が含まれるパーツを一括で除外します。
特定のカスタムプロパティ名のパーツを一括除外する場合
〔1〕 干渉チェックをしたいパーツ/アセンブリを選択し、[ツール]タブ → [干渉チェック] を選択します。
〔2〕 [除外リスト] に任意のカスタムプロパティ名を設定します。

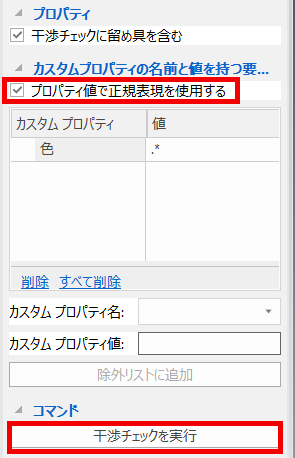

〔3〕 カスタムプロパティ値に [.*] を入力します。
〔4〕 [プロパティ値で正規表現を使用する] にチェックを入れます。
この状態で、[干渉チェックを実行] を選択します。

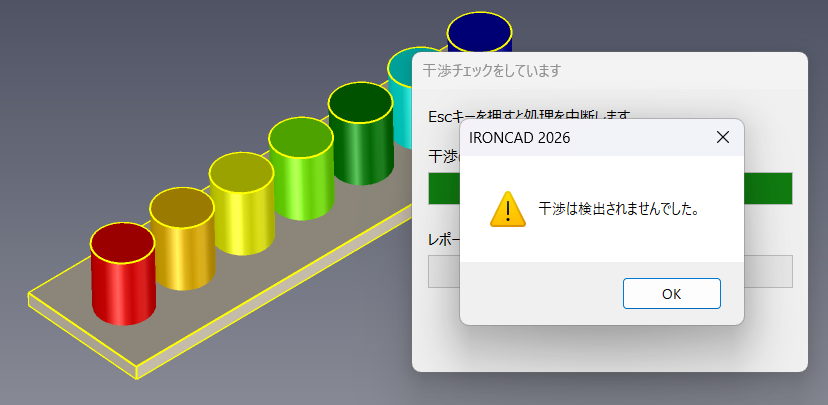

上画像の場合、カスタムプロパティ名 [色] をもつパーツを一括で除外します。
詳しくは、下記動画をご参照ください。
IC-158
