ポップアップフロートの表示/非表示を切り替える

ポップアップフロートの表示/非表示を切り替える

IRONCAD2024 からシーンブラウザで選択したアセンブリ/パーツ/IntelliShape に対して、ポップアップフロートが表示される設定が追加されました。

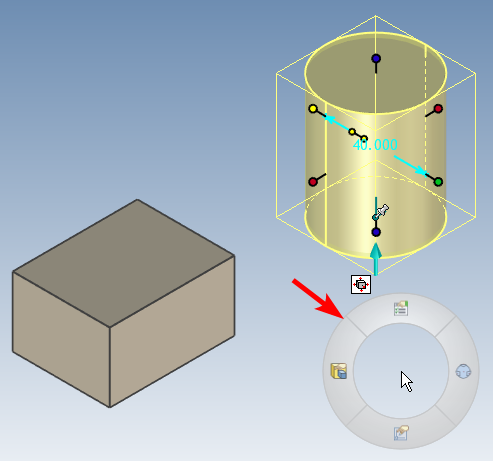

〇アセンブリの場合

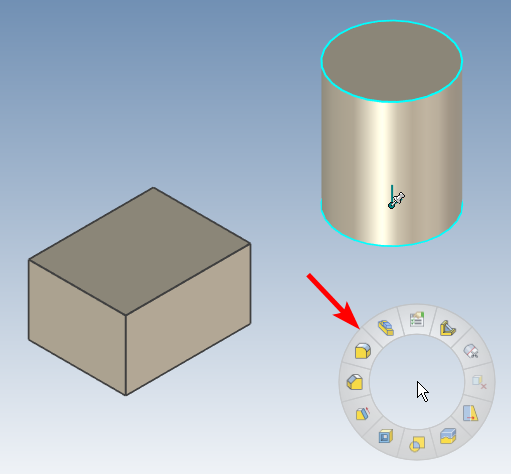

〇パーツの場合

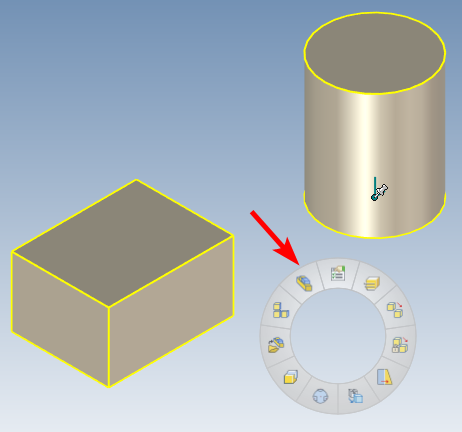

〇IntelliShape の場合



ポップアートフロートに表示される各コマンドは、Sキーを押した際に表示されるポップアップ(クイックアクセスコマンド)と同じになります。
〇アセンブリの場合


〇パーツの場合


〇IntelliShape の場合

表示非表示の切り替え

ポップアップフロートの表示/非表示を切り替えたい場合は、下記手順で設定ができます。

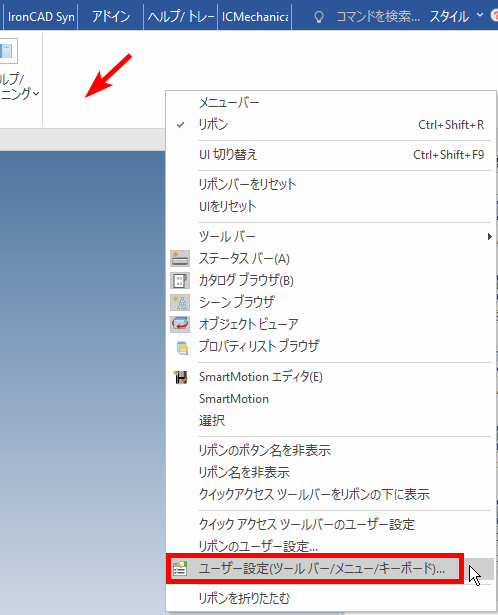

〔1〕 リボン欄の何もない部分を右クリックし、[ユーザー設定] を選択します。

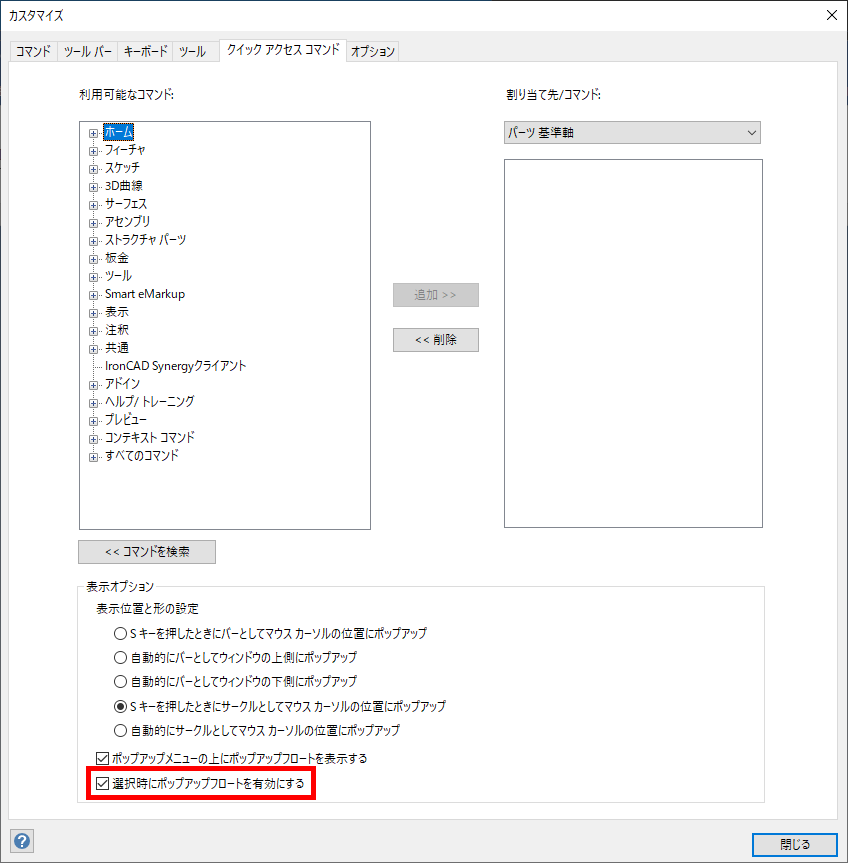

〔2〕 [クイックアクセスコマンド] → [表示オプション] の [選択時にポップアップフロートを有効にする] にチェックを入れる、または外します。
