カタログアイテムの内容を編集する

登録したカタログアイテムの内容を編集する方法を説明します。

IRONCAD のカタログは、いろいろな形状やフィーチャ、色などを登録して、再利用することができます。

登録したアイテムは、あとで編集することができます。

手順

〔1〕 カタログアイテムをマウス右クリックし、[アイテムを編集] をクリックします。

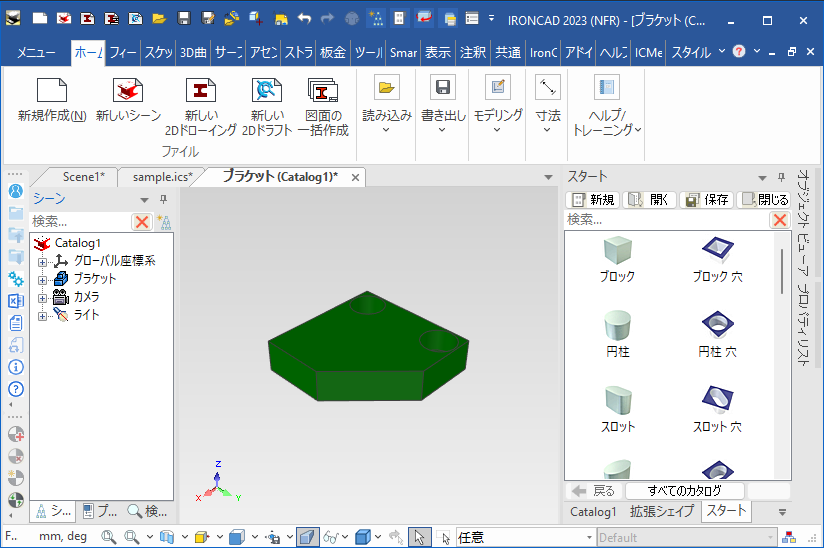

〔2〕 別のウィンドウでアイテムが開きます。

〔3〕 形状を編集します。

〔4〕 シーンを保存して、閉じます。

下図のバツ印 をクリックします。

メッセージが表示されます。

[はい] をクリックすると、編集が保存され、シーンを閉じます。

アイテムの編集中に [カタログ]ブラウザの [保存] をクリックした場合、

アイテムの編集が保存されていない状態でカタログが保存され、編集しているアイテムのシーンファイルが閉じます。

アイテムの編集中には、[カタログ]ブラウザの [保存] をクリックしないようにご注意ください。

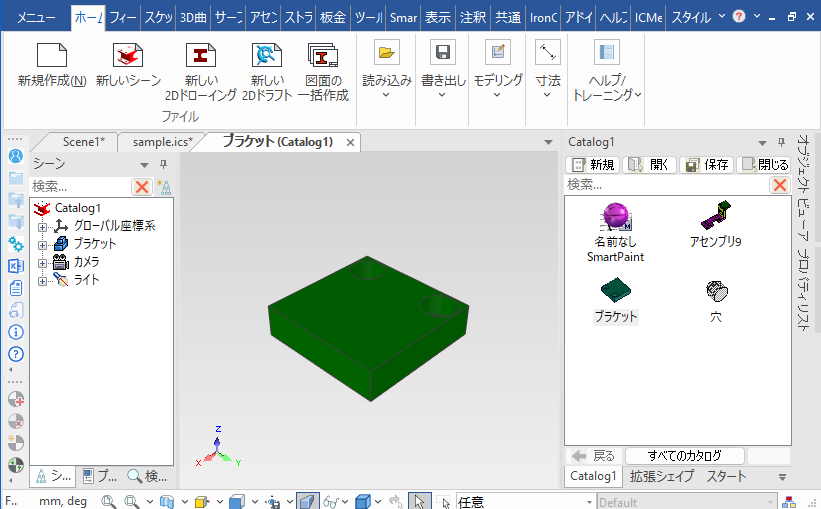

〔5〕 カタログからパーツをドロップして、形状が変更されていることを確認します。

カタログブラウザの表示は変更されませんため、ご注意ください。
