スロット穴のサイズ変更の動作を変更する
[スタート]カタログ や [シェイプ]カタログ の [スロット穴] のサイズ変更時の動作を変更する方法を説明します。
[スロット穴] をサイズを変更する場合、スロット穴の中心にあるアンカーを基準にサイズが変更されます。
片側のみ伸ばしたい場合、反対側も伸びてしまいます。
以下の手順で、片側のみを伸ばす設定に変更できます。
〔1〕シーンブラウザ 上で「H Slot」を選択し、右クリック → [IntelliShape プロパティ] をクリックします。
〔2〕[押し出し IntelliShape]ダイアログ が表示されます。

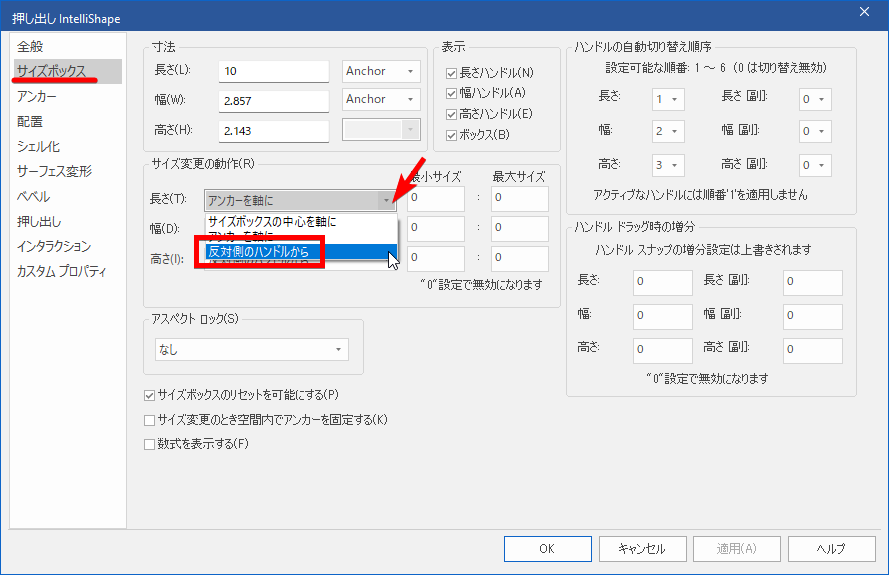

左側の項目で [サイズボックス] をクリックし、[サイズ変更の動作] の長さ で「反対側のハンドルから」選択し、[適用] [OK] をクリックします。
常に上記の設定とする場合は、カタログのアイテムを編集してください。
カタログのアイテム編集の方法は下記リンクをご参照ください。
