2D 図面の標準規格を変更する

CAXA Draft で使用する標準規格（JIS, ANSI, GB）を変更することができます。
作成する図面に適用されている規格が間違っていた場合に変更も可能です。
標準規格を変更すると、[寸法]タブ → [注釈]グループ の公差や各記号の内容が変わります。
※新しく作成する公差・記号から適用されます。

〔1〕[ツール]タブ → [オプション]グループ → [標準規格マネージャー] をクリックします。

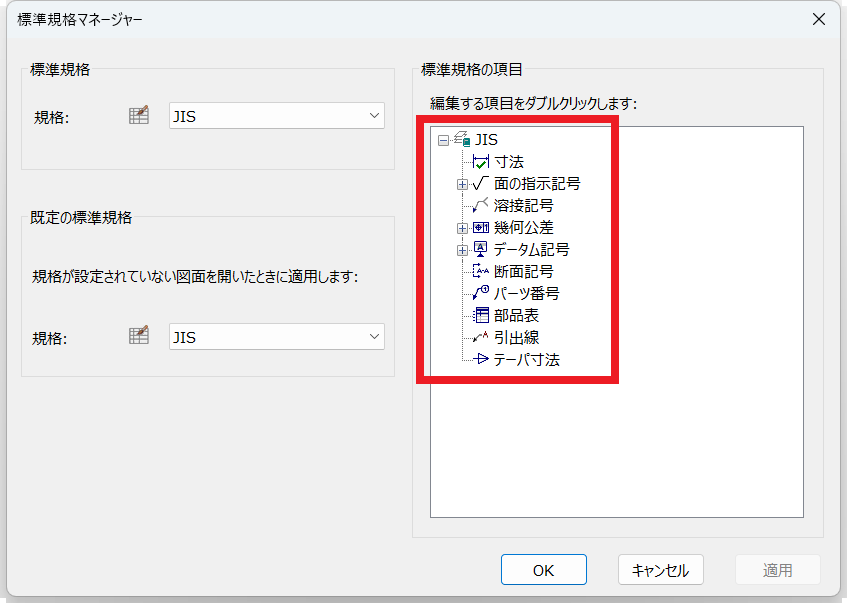

〔2〕標準規格を選択します。

〔3〕個別に規格の内容を設定します。　※一番下の動画をご参照ください。

〔4〕設定完了後に [OK] をクリックします。
