EXB to PDF を使用するとシャットダウンする

IRONCAD の 2Dドラフト (CAXA Draft) において、[EXB to PDF (PNG, TIF, JPG)] を使用すると IRONCAD がシャットダウンする現象が発生するケースがあります。

対処法

これを改善するには、以下の手順をお試しください。

UI 情報などを格納している以下の場所のフォルダを削除します。

IRONCAD 2022 の場合

C:¥Users¥ [設定されたユーザ名] ¥AppData¥Roaming¥CAXA¥CAXA CAD CXIC-INT 2022 (x64)¥22.0

IRONCAD 2023 の場合

C:¥Users¥ [設定されたユーザ名] ¥AppData¥Roaming¥CAXA¥CAXA CAD CXIC-INT 2023 (x64)¥23.1

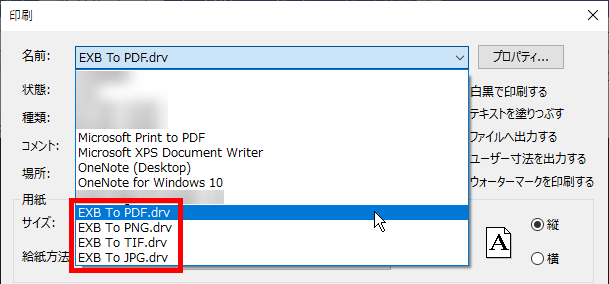

2Dドラフト (CAXA Draft) を起動し、既定のプリンタドライバーを [EXB to PDF (PNG, TIF, JPG)] 以外のドライバーに変更してください。

以降は、[EXB to PDF (PNG, TIF, JPG)] 以外の PDF ドライバーをご使用くださいますようお願いいたします。
