任意の基点で投影図を移動する

CAXA Draft で、任意の基点で投影図を移動する方法を説明します。

　

手順

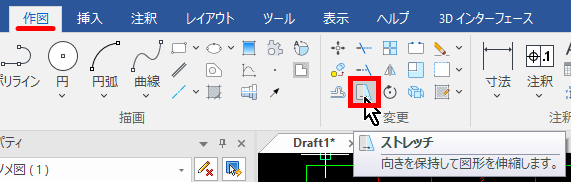

〔1〕 [作図]タブ → [ストレッチ] を選択します。

〔2〕 画面左下のインスタンスメニューで、項目1を [複数選択]、項目2を [2点] に設定します。

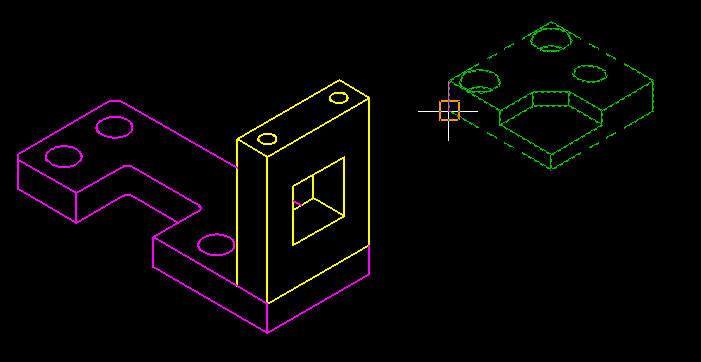

〔3〕 移動させる投影図を選択し、右クリックで確定します。

〔4〕 移動の基点となる点を選択します。

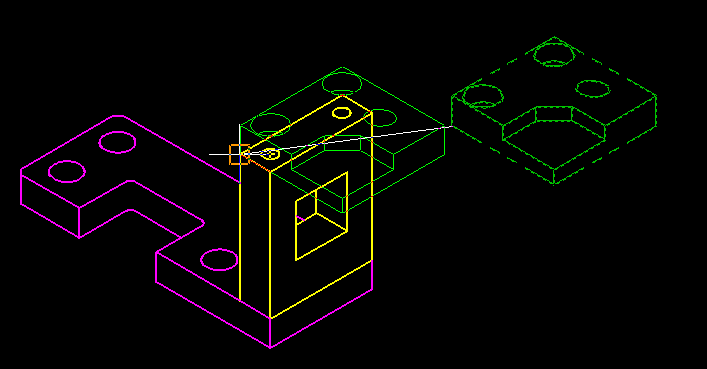

〔5〕 移動させたい点を選択します。

詳しくは、下記操作動画をご参照ください。

CA-058
