ファセットデータを編集する

元データがファセットの中間ファイルをインポートすると、IRONCAD にインポートしてもファセットデータで読み込まれます。
（赤色の積木アイコン）

ファセットパーツは編集できないデータです。

ファセットでインポートされたデータを編集可能なデータに変換します。

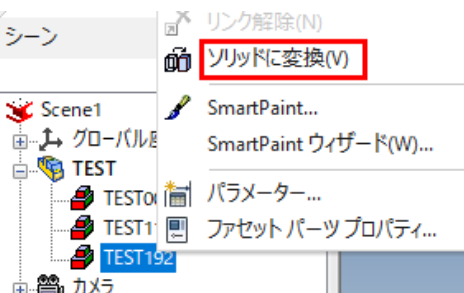

〔1〕 ファセットパーツのアイコンを右クリックし、[ソリッドに変換] を選択します。

〔2〕 青いアイコンに変化し、Brepパーツ へ変換されます。

〔3〕 カタログのブロックや穴を追加できる変種可能なデータになります。

一括変換する方法はありません。　すべてのファセットパーツで上記の操作を実施してください。

設定

サーフェスをフィットするオプションは下記通りです。

1. 平面サーフェスをフィット：曲面のあるインポートパーツをソリッド変換すると、角のついた状態で省略化されてインポートされます。

2. 曲面サーフェスをフィット：曲面の読み込みができるため、曲面のあるインポートパーツをソリッド変換する場合にお勧めです。


ファセットデータをソリッドデータに変換すると自由曲面がなく、平面の集合体になりエッジの数が増加します。

円柱等の曲面パーツを滑らかな状態でインポートすることはできません。

ソリッドに変換する操作は、[ツール]タブ → [操作]グループ → [ソリッドに変換] でも可能です。

参照：ファセットをソリッドに変換
