板金のエッジ部分の内寸曲げ R を変更する

ベンド半径の編集方法を説明します。

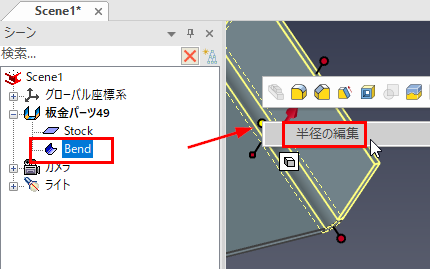

板金パーツのベンドを選択しますと曲げ部の内側に赤いハンドルが表示されています。
赤いハンドルのマウス右クリックメニューで半径の編集が可能です。

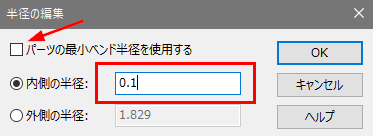

[パーツの最小ベント半径を使用する] のチェックを外して、[内側の半径] または [外側の半径] を入力して R を変更します。

※ご注意

内寸曲げと外寸曲げは測定方向が逆になっています。

内寸曲げはストックに対して板厚分内側に入て曲がると言う意味ですので、実際の測定位置は外寸です。

( 全体の長さがストック幅と同じです。)
