ロフトの連続性[開始の大きさ/終了の大きさ]を設定する

既存のサーフェス/ソリッドのエッジにロフト形状を追加する際の連続性を [開始の大きさ]、[終了の大きさ] で設定します。

手順

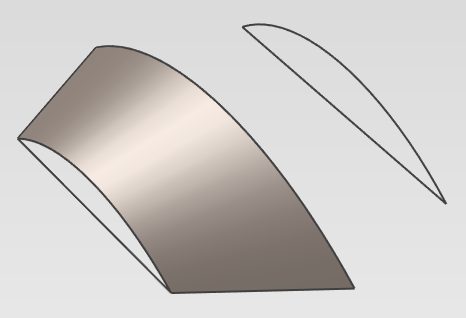

[1] 既存のロフト形状を準備します。

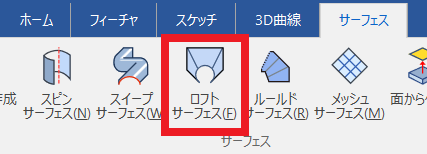

[2] [サーフェス]タブの [ロフト] をクリックします。

追加するロフトを作成する場合、ロフト曲線として選択する要素は、サーフェスのエッジである必要があります。

2つ目の選択もサーフェスエッジの場合は、終了の大きさを設定できます。

元のロフトのスケッチ(断面図形)線を選択すると開始の大きさは選択できません。

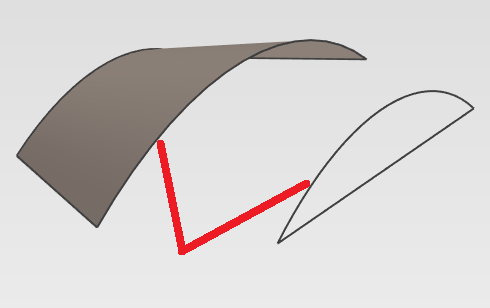

[3] サーフェスのエッジと追加先のスケッチ等を選択します。

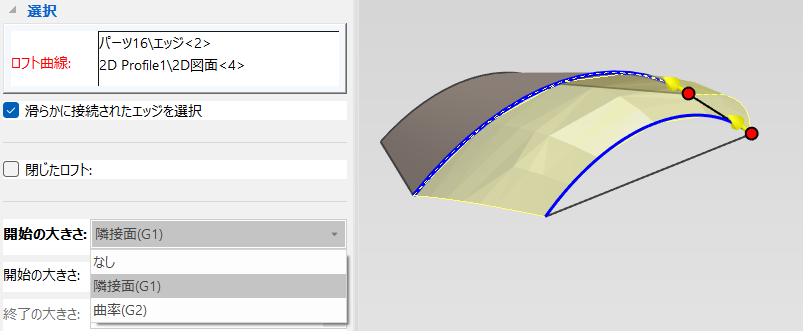

続けて [開始の大きさ] を選択します。

なし：ロフト曲線をまっすぐつなぐ形状を作成します。

隣接面(G1)：元のサーフェスと接線連続形状で作成します。

曲率(G2)：元のサーフェスから曲率でつないだ形状で作成します。

以下の動画をご参照ください。

IC-147
