ロフト-形状で削除する（ロフトカット）

パーツの一部を、上面/下面で異なるサイズ、または、異なる形状のスケッチ断面図でパーツを削除する方法を説明します。

2つの断面図形をつなぐ形状は、[ロフト] で作成できます。

IRONCAD2023以降

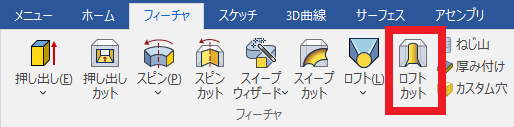

[ロフトカット] を使用します。

IRONCAD2022以前

[ロフト] を使用し、プロパティブラウザの [形状を削除] にチェックを入れて作成します。

断面図形に選択したスケッチ断面図の形状がマイナス要素として作成されます。

詳しくは、下記動画をご参照ください。 ※IRONCAD2023

IC-106
