[閉じたロフト] を作成する

閉じたロフトサーフェスを作成する方法を説明します。

手順

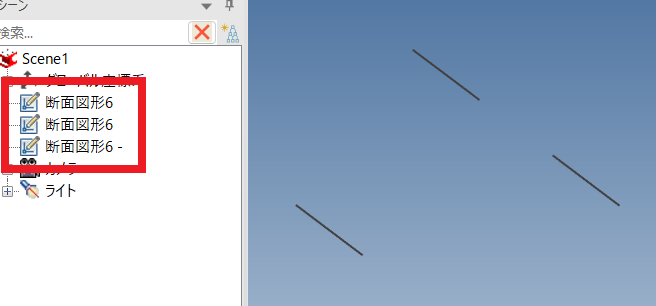

[1] スケッチまたは3D曲線で直線を作成し、側面から見た時に三角形または円を描くイメージで配置します。

少しでも複雑な断面図形になると、閉じた形状が作成できません。

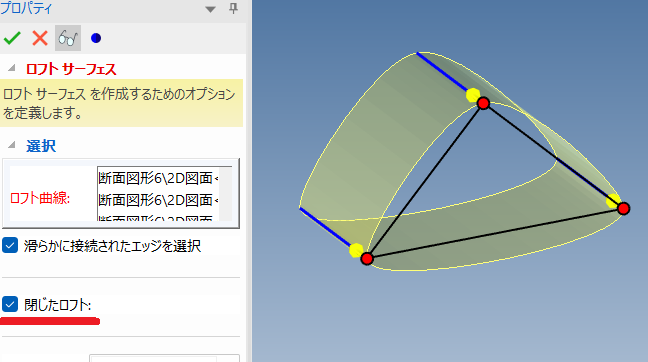

[2] [サーフェス]タブの [ロフトサーフェス] を起動し、ロフト曲線に[1] で作成した線を順に選択します。
続けて、プロパティブラウザの [閉じたロフト] にチェックします。

[3] [レ] をクリックします。

以下をご参照ください。

IC-148
