2Dスケッチに直接パラメーターを設定する

IRONCAD2025 より、[Smart Dimension] で作成した寸法に、直接パラメーターを設定できるようになりました。

手順

〔1〕 パーツを選択し、右クリックから [パラメーター] を選択します。

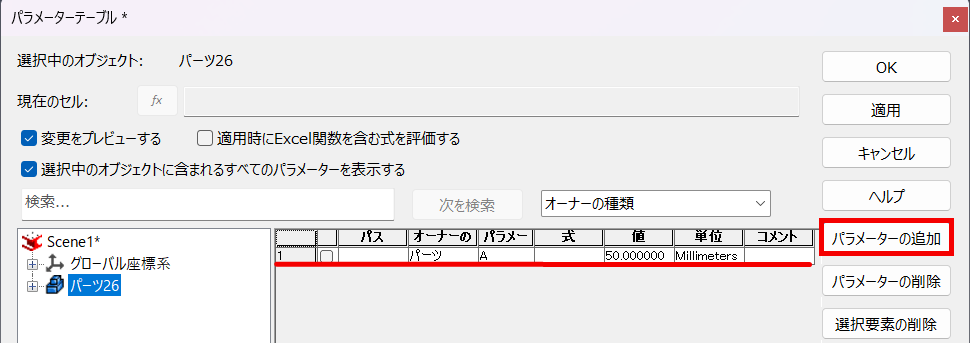

〔2〕 [パラメーターの追加] からパラメーターを追加します。

パラメーターを追加後、[OK] で終了します。

〔3〕 パーツを [Intellishapeレベル（黄色い状態）] で選択し、右クリックから [断面図形を編集] を選択します。

〔4〕 [スケッチ]タブ → [Smart Dimension] で、断面図形に寸法を作成します。

〔5〕 作成した寸法をダブルクリックします。

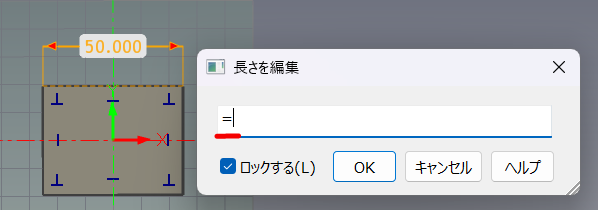

表示されたダイアログに [＝（イコール）] を入力します。

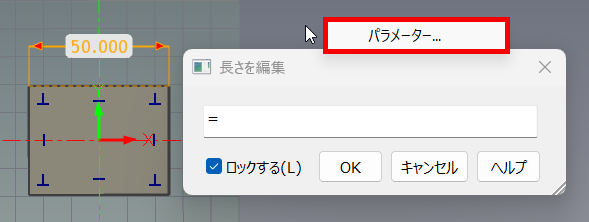

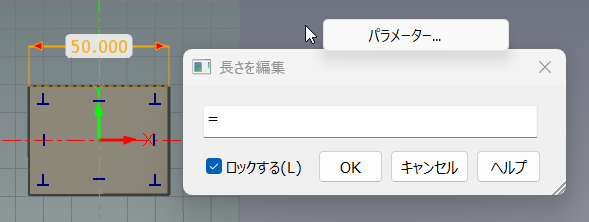

〔6〕 シーン上を右クリックし、[パラメーター] を選択します。

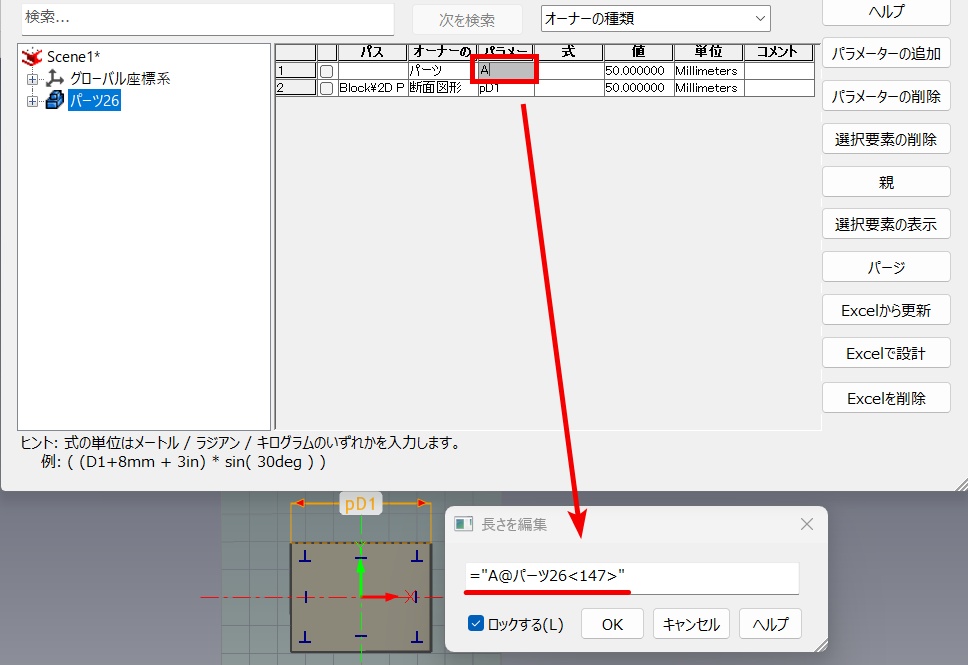

〔7〕 割り当てたい [パラメーター名] をクリックします。

クリックすると、ダイアログに数式が自動で入力されます。

〔8〕 [OK] を選択すると、パラメーターが割り当てられて状態になります。

[Smart Dimension] が黄色の場合、パラメーターが割り当てられている状態です。
