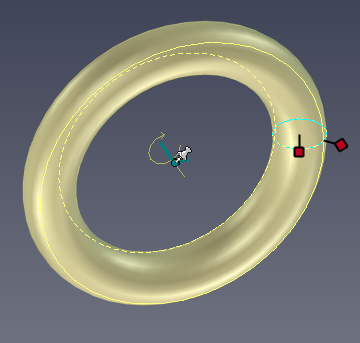

スケッチの X軸, Y軸中心でスピン形状（ソリッド）を作成する
[スピンウィザード] を使用してスピン形状を作成します。
スケッチの Y 軸中心でスピン形状を作成する
〔1〕 [フィーチャ]タブ → [スピンウィザード] をクリックします。

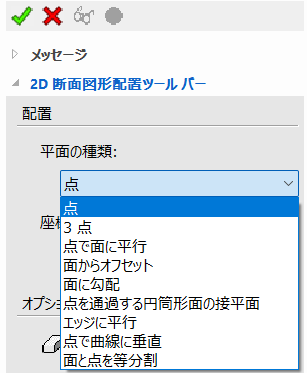

〔2〕 プロパティから [平面の種類] を選択し、シーン上で指定後に緑の [レ] をクリックします。
(シーン上に形状が無い場合は、自動的に 〔3〕 に移行します。)

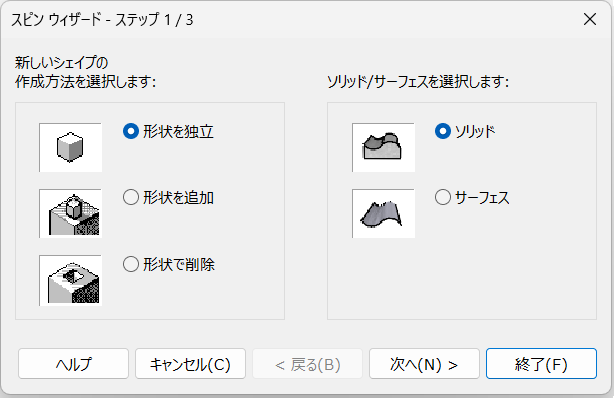

〔3〕 シェイプの作成方法とソリッド/サーフェスを選択し、[次へ] をクリックします。

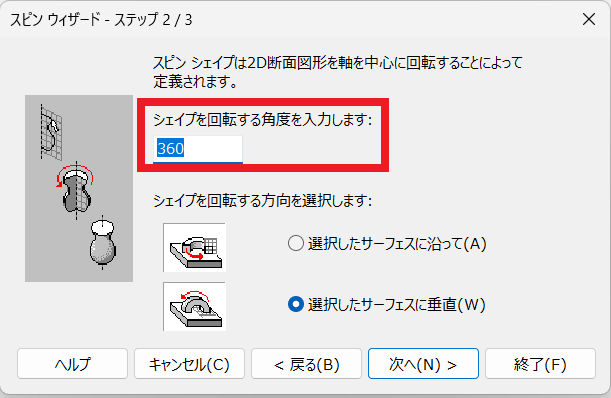

〔4〕 スピン形状を作成する範囲 (角度) を入力し、[次へ] をクリックします。

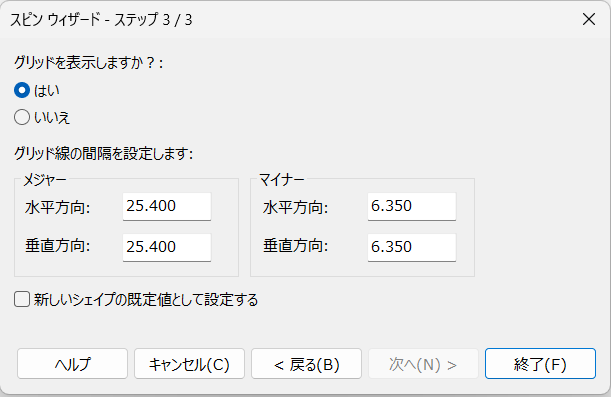

〔5〕 [終了] をクリックします。

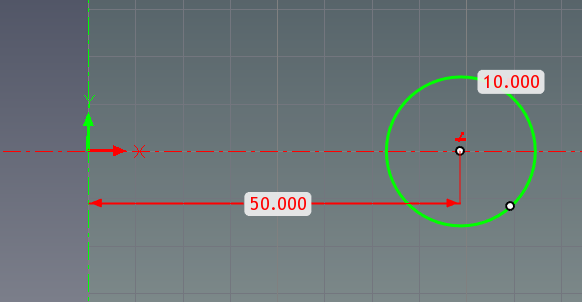

〔6〕 スケッチに形状を作成します。
[スピンウィザード] は、断面図形の Y 軸を中心にスピンされます。
〔6〕 リボンバー左端の [レ] をクリックして、終了します。
スケッチの X 軸中心でスピン形状を作成する
(スケッチの Y 軸中心でスピン形状を作成する 〔1〕 ～〔5〕 までは同じ操作)

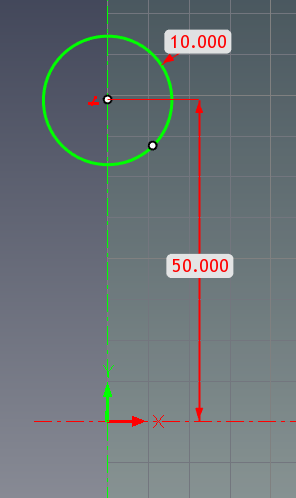

〔6〕 スケッチに形状を作成します。
〔6〕 スケッチに形状を作成します。
〔7〕 [スケッチ]タブ → [中心線] をクリックします。

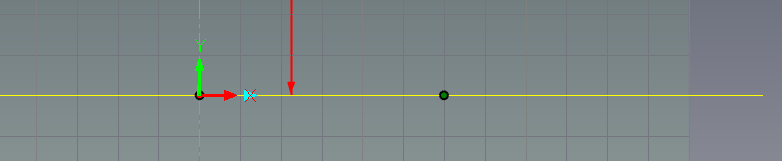

〔8〕 X 軸上の任意の 2点をクリックします。
マウスを離すと見えませんが、中心線が作成されます。
マウスを離すと見えませんが、中心線が作成されます。
〔9〕 [終了] をクリックします。
同パーツ内の任意の軸でスピン形状を作成する場合も同様の操作で作成できます。
※基本操作は、IRONCADユーザーガイド [IRONCAD入門] → [スピンウィザード] を合わせてご参照ください。
