シーンブラウザのアイコンにステータスを表示する

シーンブラウザのアイコンにステータスを表示する

シーンブラウザに 4種類のステータスを表示する機能について説明します。
パーツ/アセンブリに現在の進行状態を定義し、シーンブラウザで視覚的にステータスを確認できます。

手順

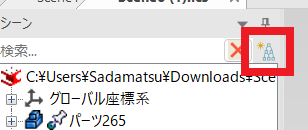

〔1〕　シーンブラウザ右上の [シーンブラウザ フィルター] をクリックします。


〔2〕 [その他] をクリックします。

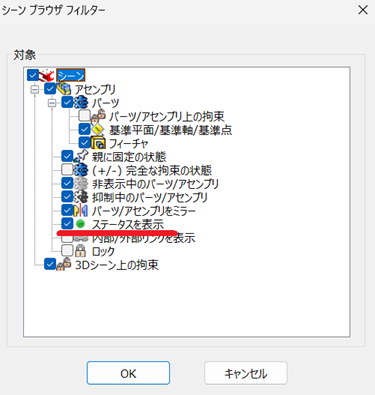

〔3〕 [ステータスを表示] をクリックします。


 [ステータスを表示] にチェックを入れると、シーンツリー上からパーツ/アセンブリのステータスを変更できます。




緑色
完　了
黄色
作業中
赤色
未完了
灰色
未着手
表示なし
ステータスなし

Warning
ステータス名を任意に変更(設定)することはできません。
下記動画をご参照ください。

IC-002
