ストラクチャフレームを挿入する
ストラクチャパーツに、ストラクチャフレームを挿入する方法を説明します。
[ストラクチャフレームを挿入] の使用例
手順

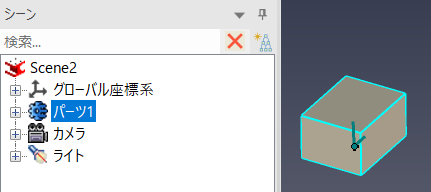

〔1〕 ストラクチャパーツを作成します。

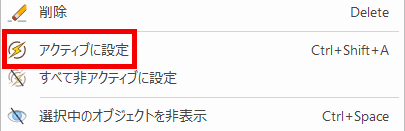

〔2〕 ストラクチャパーツを右クリックし、[アクティブに設定] を選択します。

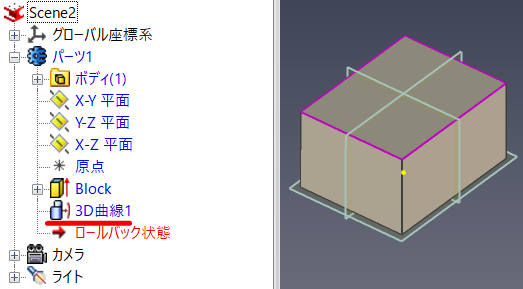

〔3〕 任意の形状の [断面図形] または [3D曲線] を作成します。
※ [アクティブ] に設定されている為、パーツ内に作成されます。

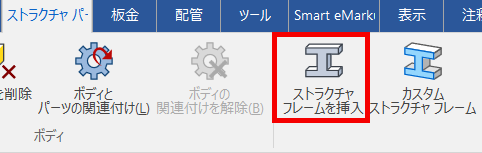

〔4〕 [ストラクチャパーツ]タブ → [ストラクチャフレームを挿入] を選択します。

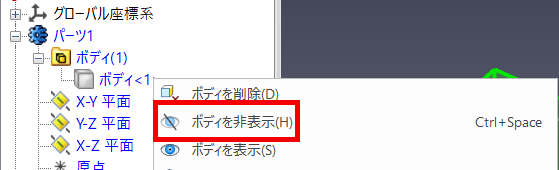

ストラクチャフレームの挿入前に不要な [ボディ] を右クリックし、[ボディを非表示] に設定すると、ストラクチャフレームの挿入時に選択しやすくなります。

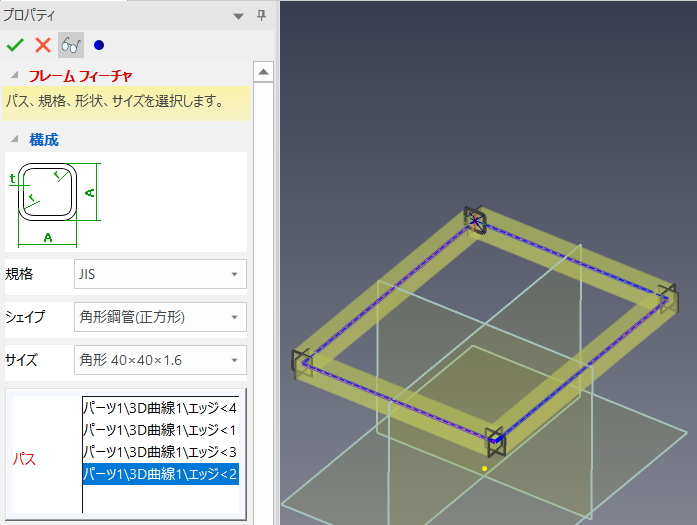

〔5〕 挿入するフレームを設定し、[パス] に作成した [断面図形/3D曲線] を選択します。

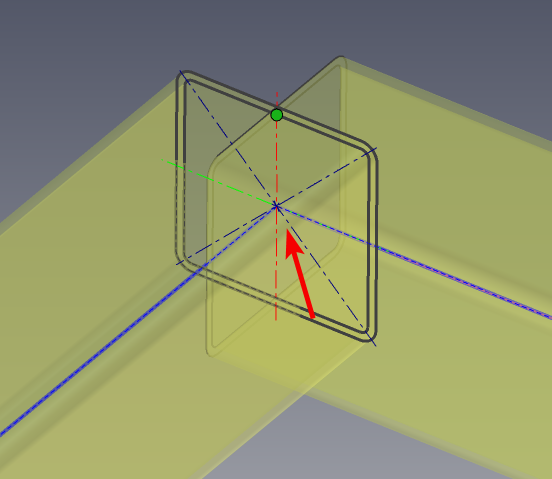

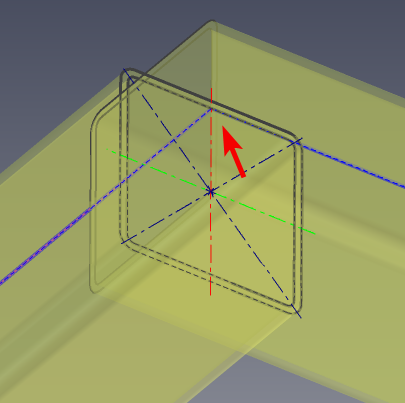

フレームを挿入する基準位置を変更する場合、フレームの断面図形上で変更したい点をクリックすることで、基準位置を可能です。
〔6〕 [OK] を選択し、実行します。
