ねじ山の先端に面取りを作成すると、ねじ部が反対へ移動する

ねじ山の先端に面取りを作成すると、ねじ部が反対へ移動する

公開:2024年4月1日
状況:改善済

対象製品とバージョン

IRONCAD 2023 PU1SP1

不具合の内容

ねじ山の先端に面取りを作成すると、ねじ部が反対へ移動する。

不具合発生操作
  1.  円柱等にねじ山([注釈]タブ → [略図ねじ山])を作成後に、ねじ山先端へ面取り( [フィーチャ]タブ → [面取り])を施す。

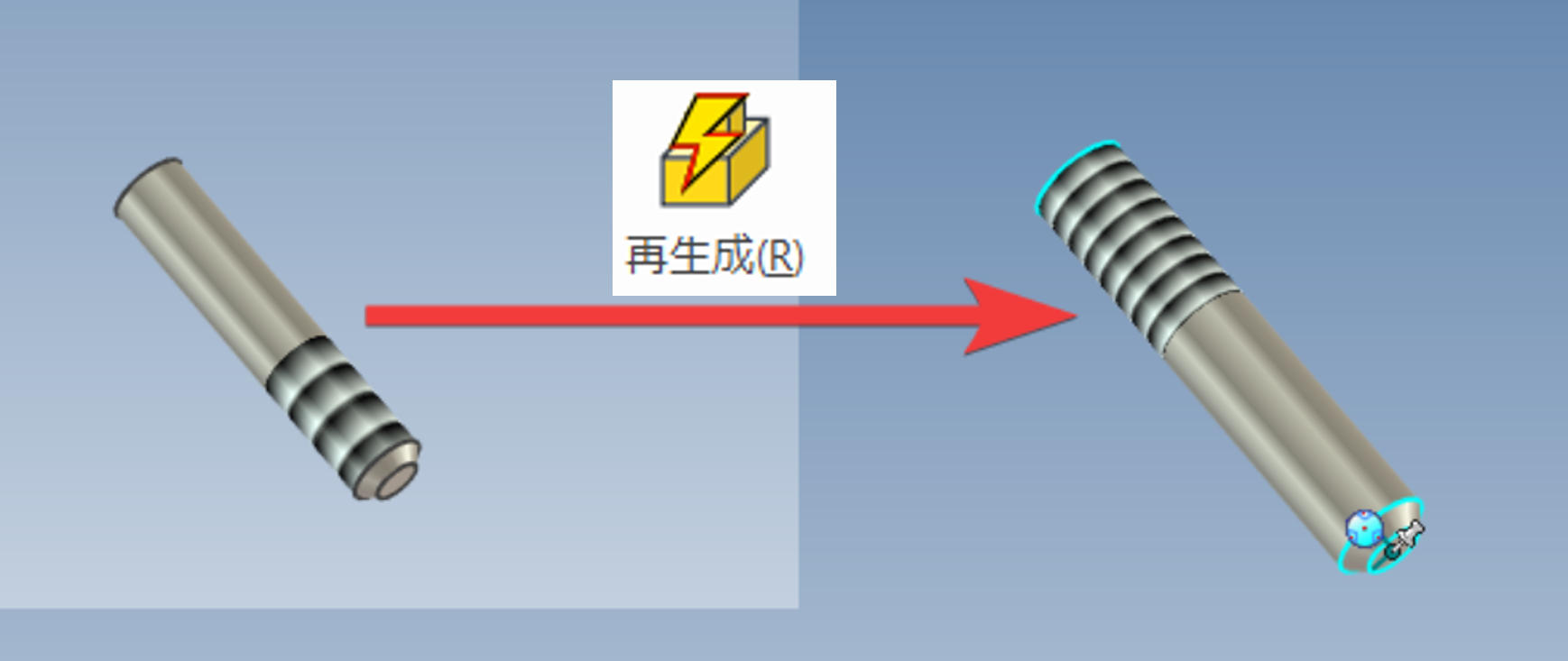

  2.  [ツール]タブ → [再生成] を実行すると、ねじ山が反対側へ移動する。


対処法

IRONCAD 2023 累積更新プログラムを適用してください。
▼IRONCAD 2023 累積更新プログラム
